آینده کنتاکتورها و جایگزینهای نوین
در دنیای امروز، صنایع مختلف از تولید خودرو گرفته تا صنایع غذایی و نیروگاهها، به کنترل دقیق جریانهای الکتریکی نیاز دارند. یکی از تجهیزات کلیدی برای این منظور کنتاکتور است، که به عنوان یک کلید مغناطیسی وظیفه قطع و وصل جریانهای سنگین را بر عهده دارد. کنتاکتورها به دلیل طراحی ساده، قابلیت اعتماد و انعطافپذیری در کاربردهای مختلف، جایگاه ویژهای در سیستمهای قدرت صنعتی پیدا کردهاند.
عملکرد صحیح کنتاکتورها نه تنها باعث افزایش ایمنی تجهیزات و اپراتورها میشود، بلکه بهرهوری و طول عمر موتورهای صنعتی، هیترها، پمپها و سایر تجهیزات متصل به آنها را تضمین میکند. یک کنتاکتور معیوب یا نادرست میتواند باعث توقف ناگهانی خطوط تولید، افزایش هزینههای تعمیر و نگهداری و حتی خطرات ایمنی جدی شود.
با پیشرفت فناوری، نیاز به افزایش عمر مفید، کاهش خطا و اتصال به سیستمهای هوشمند بیش از پیش احساس میشود. صنایع پیشرفته به دنبال تجهیزاتی هستند که علاوه بر عملکرد مکانیکی قابل اعتماد، قابلیت کنترل دیجیتال، مانیتورینگ و تحلیل دادهها را نیز داشته باشند. این تغییرات، اهمیت مطالعه و شناخت دقیق کنتاکتورها و جایگزینهای نوین آنها را دو چندان میکند.
در این مقاله، ما به بررسی کامل تاریخچه، انواع کنتاکتور، مواد سازنده، خطاهای رایج، جایگزینهای نوین، اتصال به سیستمهای هوشمند، تحلیل اقتصادی و آینده این تجهیزات میپردازیم. هدف این است که مهندسان، تکنسینها و مدیران صنعتی بتوانند تصمیمات فنی و اقتصادی بهتری در زمینه انتخاب، نصب و نگهداری کنتاکتورها اتخاذ کنند.
تاریخچه و تکامل کنتاکتورها
کنتاکتورها از اوایل قرن بیستم وارد صنعت شدند و نقش حیاتی خود را در کنترل جریانهای الکتریکی بر عهده گرفتند. اولین کنتاکتورها عمدتاً برای کنترل موتورهای DC طراحی شدند و شامل تیغههای ساده و یک بوبین الکترومغناطیسی بودند که با فعال شدن آن، تیغهها بسته و جریان برقرار میشد. طراحی ابتدایی این تجهیزات ساده و محدود بود، اما با رشد صنایع و نیاز به جریانهای بالاتر، نیاز به تغییرات و بهبود در طراحی احساس شد.
در دهههای ۱۹۳۰ و ۱۹۴۰، با افزایش استفاده از موتورهای AC سه فاز در کارخانهها، طراحی کنتاکتورها پیشرفتهتر شد. تیغهها از مس با پوشش نقره ساخته شدند تا مقاومت حرارتی و عمر مفید بیشتری داشته باشند. بوبینهای اولیه که تنها جریانهای پایین را تحمل میکردند، به سیستمهایی با توان کنترل بالاتر ارتقا یافتند. در این دوره، تمرکز بیشتر بر روی قابلیت اطمینان مکانیکی و توان تحمل جریان لحظهای بالای موتورهای بزرگ بود.
دهه ۱۹۶۰ و ۱۹۷۰ شاهد ورود مواد آلیاژی مقاوم به قوس الکتریکی و طراحیهای مدولار بود. این نوآوریها به مهندسان این امکان را داد که کنتاکتورها را برای انواع بارهای مقاومتی، موتوری و القایی بهینه کنند. همچنین استانداردهای اولیه بینالمللی، مانند IEC و NEMA، برای تعیین مشخصات جریان و ولتاژ، عمر مفید و ظرفیت کلیدزنی کنتاکتورها معرفی شد. این استانداردها به تولیدکنندگان و صنایع اجازه داد تا انتخاب تجهیزات را با اطمینان بیشتری انجام دهند و ایمنی سیستم را افزایش دهند.
با پیشرفت فناوریهای الکترونیک قدرت در دهههای اخیر، کنتاکتورهای حالت جامد و هیبریدی وارد بازار شدند. این کنتاکتورها بدون قطعات متحرک، جریان را کنترل میکنند و مزایای قابل توجهی از جمله پاسخ سریع، کاهش سایش و عمر طولانیتر دارند. به موازات آن، کنتاکتورهای هوشمند دیجیتال به بازار آمدند که امکان اتصال به شبکههای SCADA و IoT را فراهم میکنند و به مهندسان امکان میدهند جریان، ولتاژ و دما را به صورت آنلاین مانیتور کنند و خرابیهای احتمالی را پیشبینی نمایند.
در طول این مسیر تکاملی، هدف اصلی همواره افزایش ایمنی، بهبود عملکرد و کاهش هزینههای نگهداری بوده است. صنایع پیشرفته امروز با بهرهگیری از تجربههای گذشته و فناوریهای نوین، میتوانند کنتاکتورهایی با عمر طولانی، قابلیت اطمینان بالا و عملکرد هوشمند انتخاب کنند، که این امر باعث بهینهسازی مصرف انرژی و افزایش بهرهوری تولید میشود.
انواع کنتاکتورها و مشخصات فنی
کنتاکتورها در صنایع مختلف بر اساس نوع جریان، کاربرد و طراحی داخلی دستهبندی میشوند. شناخت دقیق انواع کنتاکتورها برای مهندسان و تکنسینها ضروری است، زیرا انتخاب نامناسب میتواند باعث خرابی تجهیزات، افزایش هزینههای نگهداری و کاهش بهرهوری شود. در این بخش، چهار نوع اصلی کنتاکتور بررسی میشوند: مکانیکی سنتی، حالت جامد، هیبرید و هوشمند.

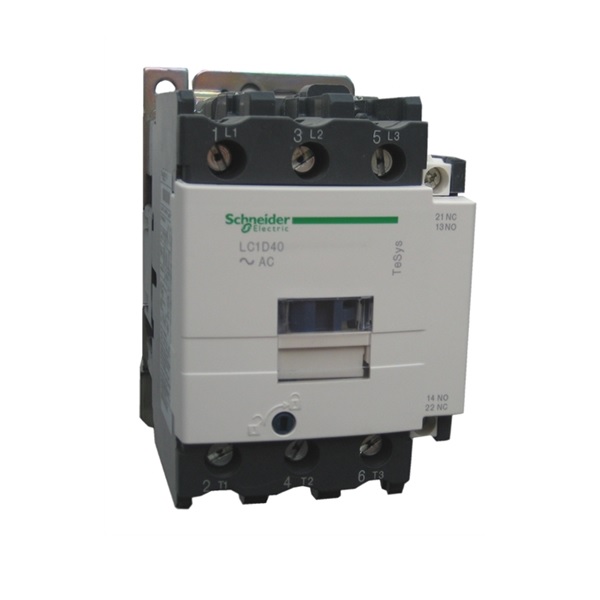

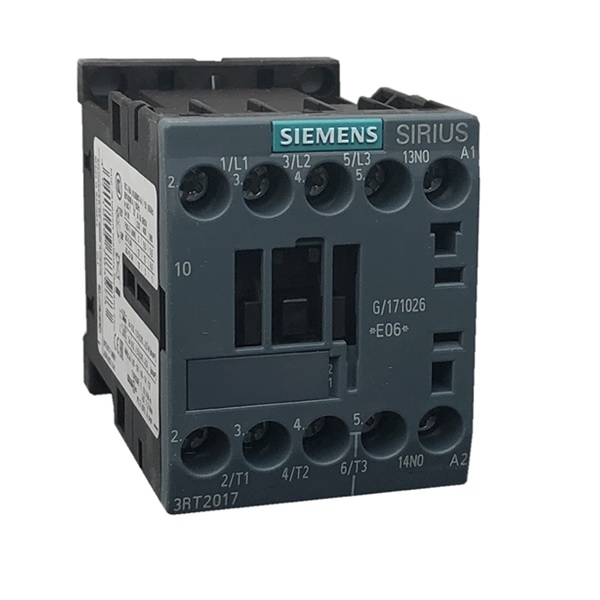

۳.۱ کنتاکتور مکانیکی سنتی
کنتاکتورهای مکانیکی سنتی شامل تیغههای متحرک و ثابت هستند که با فعال شدن بوبین الکترومغناطیسی جریان را قطع و وصل میکنند. این نوع کنتاکتور در کنترل موتورها، هیترها و بارهای مقاومتی کاربرد فراوان دارد.
ویژگیها و مشخصات فنی:
جریان نامی: معمولا از چند آمپر تا صدها آمپر بسته به نوع بار
ولتاژ نامی: AC و DC با فرکانسهای مختلف
تیغهها: ساخته شده از مس یا آلیاژ مس-نقره برای کاهش مقاومت و افزایش طول عمر
بوبین: سیمپیچ الکترومغناطیسی با عایق حرارتی مناسب
مزایا:
نصب ساده و سریع
هزینه اولیه نسبتاً پایین
نگهداری و تعمیر آسان
معایب:
سایش مکانیکی تیغهها و کاهش عمر مفید
تولید قوس هنگام کلیدزنی، به ویژه در جریانهای لحظهای بالا
عدم امکان اتصال مستقیم به سیستمهای هوشمند
کاربرد عملی:
در یک کارخانه سیمان، کنتاکتورهای مکانیکی برای کنترل موتورهای سنگین پمپهای سیمان استفاده میشدند. با برنامه نگهداری دورهای و تعویض به موقع پلاتینها، عملکرد مطمئن و عمر طولانی تجهیزات تضمین شد.
۳.۲ کنتاکتور حالت جامد (Solid State Contactor)
کنتاکتورهای حالت جامد بدون قطعات متحرک جریان را با استفاده از ترانزیستورها، تریستورها یا IGBTها کنترل میکنند. این نوع کنتاکتور برای محیطهای صنعتی حساس به جرقه یا توقف ناگهانی مناسب است.
ویژگیها و مشخصات فنی:
پاسخ سریع در میلیثانیه
بدون تولید جرقه یا صدا
تحمل جریان لحظهای محدود بسته به مدل
نیاز به تهویه برای دفع حرارت
مزایا:
طول عمر بسیار بالا به دلیل نبود سایش مکانیکی
امکان کلیدزنی مکرر بدون خرابی
کنترل دقیق جریان و زمانبندی
معایب:
هزینه اولیه بالاتر نسبت به کنتاکتور مکانیکی
محدودیت تحمل جریان لحظهای بسیار بالا
نیاز به سیستم خنککننده برای جریانهای زیاد
کاربرد عملی:
در کارخانههای تولید مواد شیمیایی، کنتاکتورهای حالت جامد برای کنترل هیترها استفاده شد. این تجهیزات باعث کاهش زمان راهاندازی و افزایش ایمنی در محیطهای حساس به جرقه شدند.
۳.۳ کنتاکتور هیبرید
کنتاکتورهای هیبرید ترکیبی از مکانیکی و حالت جامد هستند و تلاش میکنند مزایای هر دو نوع را ارائه دهند.
ویژگیها و مشخصات فنی:
تیغههای مکانیکی برای تحمل جریانهای لحظهای
کنترل حالت جامد برای کاهش سایش و جرقه
پاسخ سریع و دقیق
مزایا:
کاهش سایش پلاتینها
تحمل جریان لحظهای بالا
افزایش عمر مفید نسبت به کنتاکتور مکانیکی سنتی
معایب:
هزینه بالاتر از کنتاکتور مکانیکی
پیچیدگی نصب و نگهداری
نیاز به بررسی دقیق عملکرد بوبین و قطعات الکترونیکی
کاربرد عملی:
در صنایع نساجی و کارخانههای خودروسازی، کنتاکتورهای هیبرید باعث افزایش طول عمر موتورهای پمپ و کاهش خرابیهای ناشی از کلیدزنی مکرر شدند.
۳.۴ کنتاکتور هوشمند و دیجیتال
این نوع کنتاکتور مجهز به سنسور و مدارهای الکترونیکی برای مانیتورینگ جریان، ولتاژ و دما است و قابلیت اتصال به سیستمهای SCADA و شبکههای IoT را دارد.
ویژگیها و مشخصات فنی:
ثبت دادههای لحظهای جریان و ولتاژ
تحلیل دادهها و هشدار پیشرفته
اتصال به نرمافزارهای مدیریت انرژی و نگهداری پیشگیرانه
مزایا:
کنترل دقیق و بهینه بارها
کاهش خرابی و توقف ناگهانی
امکان پیشبینی خرابی و برنامهریزی نگهداری
معایب:
هزینه اولیه بالا
پیچیدگی نصب و پیکربندی
وابستگی به شبکه برق و داده
کاربرد عملی:
در یک کارخانه نساجی ژاپن، کنتاکتورهای هوشمند باعث ثبت لحظهای جریان موتورهای اصلی شدند و با تحلیل دادهها، برنامه نگهداری پیشگیرانه تدوین شد. نتیجه کاهش ۲۰٪ در توقفهای ناگهانی و افزایش عمر مفید موتورها بود.
مواد سازنده و طراحی تیغهها و بوبینها
کنتاکتورها از دو بخش اصلی تشکیل شدهاند: تیغهها و بوبینها. کیفیت و طراحی این دو بخش تأثیر مستقیم بر عمر مفید، ایمنی و عملکرد تجهیزات دارند. در این بخش به بررسی مواد سازنده، طراحی مکانیکی و نکات فنی هر قسمت پرداخته میشود.
۴.۱ مواد تیغهها و پلاتینها
تیغههای کنتاکتور وظیفه عبور جریانهای لحظهای و دائم را بر عهده دارند و باید مقاومت حرارتی بالا، قابلیت تحمل آرک الکتریکی و سایش کم داشته باشند. این بدین معنا می باشد که دقت استفاده از متریال خاص بسیار بالا می باشد.
مواد رایج:
مس ساده: جریان بالا را منتقل میکند اما در برابر آرک و سایش حساس است و طول عمر کمتری دارد.
مس-نقره: ترکیبی از مس با درصد مشخص نقره، مقاومت به سایش و آرک را افزایش میدهد.
نقره-کادمیم: برای جریانهای بالا و محیطهای صنعتی با کلیدزنی مکرر مناسب است.
ویژگیهای طراحی:
ضخامت تیغهها باید با جریان عبوری هماهنگ باشد تا از ذوب یا تغییر شکل جلوگیری شود.
سطح تماس باید صاف و دقیق باشد تا مقاومت کم و هدایت بالا داشته باشد.
فاصله تیغهها در حالت باز باید استاندارد باشد تا جلوگیری از قوس الکتریکی شود.
مزایا و معایب هر ماده:
مس ساده: هزینه پایین، نصب آسان، طول عمر کوتاه
مس-نقره: قیمت متوسط، عمر طولانی، تحمل جریان بالاتر
نقره-کادمیم: قیمت بالا، عمر طولانی، مناسب برای کلیدزنی مکرر
کاربرد عملی:
در یک کارخانه فولاد، تیغههای مس-نقره برای موتورهای با راهاندازی مکرر استفاده شد. نتیجه کاهش سایش و طول عمر مفید بیش از دو برابر نسبت به تیغههای مس ساده بود.
۴.۲ بوبینها و سیمپیچها
بوبین کنتاکتور وظیفه تولید میدان مغناطیسی برای حرکت تیغهها را دارد. طراحی و کیفیت بوبین مستقیماً بر عملکرد و عمر کنتاکتور تأثیر میگذارد.
ویژگیهای مهم بوبین:
جریان و ولتاژ نامی: باید با بار و نوع کنتاکتور هماهنگ باشد.
عایقبندی: سیمپیچ باید در برابر حرارت و رطوبت مقاوم باشد.
تلفات حرارتی کم: کاهش حرارت باعث عمر طولانیتر و کاهش مصرف انرژی میشود.
فنر برگشتدهنده: برای بازگشت سریع و دقیق تیغهها
مواد مورد استفاده:
سیم مسی با روکش عایق حرارتی
پوشش اپوکسی برای محافظت در برابر رطوبت و مواد شیمیایی
هسته آهنی با آلیاژ نرم برای کاهش هیسترزیس
مزایا و معایب:
سیمپیچ با عایق حرارتی بالا: عمر طولانی، قیمت بالاتر
سیمپیچ معمولی: هزینه پایین، طول عمر کمتر، حساس به حرارت
کاربرد عملی:
در یک نیروگاه حرارتی، استفاده از بوبین با عایق حرارتی بالا باعث شد کنتاکتور بتواند بارهای پمپ خنککننده را بدون قطع ناگهانی و خرابی تحمل کند.
۴.۳ طراحی مکانیکی و ساختار
طراحی مکانیکی تیغهها و بوبینها نیز اهمیت بالایی دارد. طراحی مناسب باعث کاهش صدا، افزایش دقت و ایمنی میشود.
موارد طراحی:
فاصله تیغهها: باید با ولتاژ نامی هماهنگ باشد تا از قوس جلوگیری شود.
فنر برگشتدهنده: برای بازگشت سریع و جلوگیری از چسبندگی تیغهها
محفظه محافظ: حفاظت از گرد و غبار، رطوبت و مواد شیمیایی
اتصالات و ترمینالها: باید مقاوم در برابر حرارت و لرزش باشند
کاربرد عملی:
در یک کارخانه خودروسازی، طراحی محفظه محافظ و فنرهای قوی باعث شد کنتاکتورها حتی در محیطهای پرگرد و غبار و با ارتعاش زیاد بدون خرابی کار کنند.
خطاهای رایج و تحلیل علتیابی
هر تجهیز صنعتی مانند کنتاکتور ممکن است در طول زمان با مشکلات و خرابیهایی مواجه شود. شناخت خطاهای رایج و علل آنها، به مهندسان و تکنسینها کمک میکند تا نگهداری پیشگیرانه انجام دهند و از توقف ناگهانی خطوط تولید جلوگیری کنند. در این بخش، مهمترین خطاهای کنتاکتورها به همراه دلایل و راهکارهای عملی بررسی شدهاند.
۵.۱ سوختگی پلاتینها
یکی از رایجترین مشکلات کنتاکتورها، سوختگی تیغهها و پلاتینها است. این مشکل معمولاً به دلیل جریان بیش از حد، کلیدزنی مکرر یا کیفیت پایین آلیاژ پلاتین رخ میدهد.
نشانهها:
تغییر رنگ یا سیاه شدن تیغهها
حرارت بیش از حد هنگام کار
تولید صدای جرقه هنگام کلیدزنی
راهکارها:
تعویض یا آبکاری مجدد تیغهها
نصب فیوز مناسب برای حفاظت در برابر اضافه جریان
انتخاب تیغه با آلیاژ مقاومتر
مثال عملی:
در یک کارخانه سیمان، تیغههای مس ساده پس از ۶ ماه استفاده از موتورهای پمپ راهاندازی مکرر، دچار سوختگی شدند. با جایگزینی تیغهها با آلیاژ مس-نقره و نصب فیوز، عمر مفید کنتاکتورها به بیش از دو سال افزایش یافت.
۵.۲ جوش خوردن تیغهها
در برخی موارد، تیغهها به هم میچسبند و جریان قطع نمیشود. این مشکل معمولاً ناشی از اضافه جریان، فرسودگی تیغهها یا مواد نامرغوب است. می بایست در این مورد بسیار دقت نمود زیرا این امر باعث اسیب های جبران ناپذیری می گردد.
علائم:
عدم قطع مدار
تغییر شکل تیغهها
افزایش دمای محفظه کنتاکتور
راهکارها:
تعویض تیغهها
نصب رله حفاظتی برای قطع جریان اضافی
بررسی کیفیت مواد و ضخامت تیغهها
مثال عملی:
در یک نیروگاه برق، جوش خوردن تیغههای کنتاکتور باعث شد پمپ خنککننده به صورت مداوم کار کند و دمای موتور افزایش یابد. پس از تعویض تیغهها و نصب رله حفاظتی، مشکل رفع شد و ایمنی سیستم افزایش یافت.
۵.۳ خرابی بوبین
بوبینها مسئول حرکت تیغهها هستند و خرابی آنها میتواند باعث عدم قطع یا وصل جریان شود. عواملی مانند نوسانات ولتاژ، حرارت و رطوبت باعث آسیب بوبین میشوند.
نشانهها:
کنتاکتور فعال نمیشود
صدای ضعیف یا غیر معمول هنگام تحریک بوبین
گرم شدن بیش از حد سیمپیچ
راهکارها:
استفاده از تغذیه پایدار و تثبیت شده
بررسی مقاومت سیمپیچ و تعمیر یا تعویض بوبین
نصب محافظ حرارتی
مثال عملی:
در یک کارخانه غذایی، بوبین کنتاکتور هیترها به دلیل نوسانات برق آسیب دید. با نصب استابلایزر و تعویض بوبین، عملکرد سیستم به حالت پایدار بازگشت.
۵.۴ گیر کردن مکانیزم تیغهها
گرد و غبار، فرسودگی فنرها و نصب نادرست تیغهها میتواند باعث گیر کردن مکانیزم شود.
نشانهها:
تیغهها به آرامی حرکت میکنند یا نمیچسبند
عملکرد ناپایدار یا صدای غیر عادی
راهکارها:
تمیزکاری دورهای و روانسازی مکانیزم
تعویض فنرهای ضعیف
بررسی و اصلاح نصب تیغهها
مثال عملی:
در یک کارخانه خودروسازی، کنتاکتورهای موتورهای پمپ به دلیل گرد و غبار محیط صنعتی گیر میکردند. پس از تمیزکاری منظم و نصب فنرهای مقاومتر، مشکل برطرف شد. این عمل باعث شد که بر سرعت تولید افزایش یابد.
۵.۵ اثرات محیطی
شرایط محیطی نامناسب میتواند عمر کنتاکتور را کاهش دهد. رطوبت، گرد و غبار، دما و مواد شیمیایی از عوامل رایج هستند.
راهکارها:
نصب کنتاکتور در تابلوهای محافظت شده
انتخاب درجه حفاظت (IP) مناسب برای محیط
استفاده از مواد مقاوم به خوردگی و رطوبت
مثال عملی:
یک کارخانه پتروشیمی از کنتاکتورهای معمولی در محیط مرطوب استفاده میکرد که باعث خوردگی تیغهها شد. با تعویض با مدلهای مقاوم به رطوبت و نصب در تابلو محافظ، طول عمر تجهیزات افزایش یافت.
۵.۶ انتخاب نادرست کنتاکتور
انتخاب کنتاکتور نامناسب برای نوع بار و جریان، یکی از دلایل اصلی خرابی است.
نشانهها:
کلیدزنی ناقص یا ناکافی
افزایش دمای تیغهها
توقف ناگهانی تجهیزات
راهکارها:
محاسبه دقیق جریان لحظهای و دائم بار
انتخاب کنتاکتور با توان مناسب برای موتور یا هیتر
مشاوره با تولیدکننده و رعایت استانداردهای IEC و NEMA
مثال عملی:
در یک کارخانه نساجی، استفاده از کنتاکتور با جریان نامی پایینتر از موتور، باعث توقف مکرر خط تولید شد. با جایگزینی کنتاکتور مناسب، مشکل حل و بهرهوری خط افزایش یافت.
۵.۷ نصب و نگهداری ضعیف
نصب نادرست، سیمکشی ضعیف و نگهداری ناقص میتواند باعث خرابی سریع کنتاکتورها شود.
راهکارها:
نصب دقیق با رعایت فاصله تیغهها و ترمینالها
شمارهگذاری سیمها و بررسی اتصالات
برنامه نگهداری دورهای شامل تمیزکاری، روانسازی و تست عملکرد
مثال عملی:
در یک کارخانه فولاد، چندین کنتاکتور به دلیل نصب شل و سیمکشی نامناسب آسیب دیدند. پس از بازسازی تابلو و آموزش اپراتورها، خرابیها به حداقل رسید.
جایگزینهای نوین و فناوریهای آینده
با پیشرفت فناوریهای برق و الکترونیک، کنتاکتورها نیز در حال تحول هستند تا نیازهای صنایع پیشرفته به بهرهوری بالا، ایمنی بیشتر و کنترل هوشمند را برآورده کنند. جایگزینهای نوین شامل کنتاکتورهای حالت جامد، هیبریدی و هوشمند دیجیتال هستند که هر یک ویژگیها و کاربردهای خاص خود را دارند.
۶.۱ کنتاکتور حالت جامد (Solid State Contactor)
کنتاکتورهای حالت جامد (SSC) از قطعات الکترونیکی مانند تریستور، ترانزیستور یا IGBT برای کنترل جریان استفاده میکنند. این تجهیزات بدون تیغه مکانیکی عمل میکنند و جریان را به سرعت قطع یا وصل میکنند.
ویژگیها و مزایا:
پاسخ سریع: کلیدزنی در میلیثانیه، مناسب برای کنترل دقیق موتورها
طول عمر بالا: به دلیل نبود قطعات متحرک، سایش مکانیکی وجود ندارد
بدون جرقه: کاهش خطرات ایمنی و محیطهای حساس
قابلیت کنترل دیجیتال: امکان اتصال به سیستمهای هوشمند
معایب و محدودیتها:
هزینه اولیه بالا نسبت به کنتاکتور مکانیکی
محدودیت تحمل جریان لحظهای بسیار بالا
نیاز به تهویه مناسب برای دفع حرارت
کاربرد عملی:
در صنایع شیمیایی، کنتاکتورهای حالت جامد برای کنترل هیترهای حساس به جرقه استفاده میشوند. نتیجه، کاهش خطر انفجار و افزایش دقت کنترل دما است.
۶.۲ کنتاکتور هیبرید
کنتاکتورهای هیبرید ترکیبی از مکانیکی و حالت جامد هستند تا مزایای هر دو را ارائه دهند. در این نوع، تیغههای مکانیکی جریانهای لحظهای را تحمل میکنند و مدار الکترونیکی حالت جامد کلیدزنی مکرر را بدون سایش انجام میدهد.
ویژگیها و مزایا:
کاهش سایش و طول عمر طولانیتر تیغهها
تحمل جریانهای لحظهای بالا
پاسخ سریع و دقیق
معایب:
هزینه بالاتر از کنتاکتور مکانیکی
پیچیدگی نصب و نگهداری
نیاز به بررسی عملکرد دقیق بوبین و مدار الکترونیکی
کاربرد عملی:
در صنایع خودروسازی، استفاده از کنتاکتورهای هیبرید باعث شد موتورهای پمپ و تجهیزات پر کلیدزنی عمر طولانیتری داشته باشند و هزینه تعمیرات کاهش یابد.
۶.۳ کنتاکتور هوشمند دیجیتال
کنتاکتورهای هوشمند مجهز به سنسورها و مدارهای الکترونیکی برای مانیتورینگ جریان، ولتاژ و دما هستند و قابلیت اتصال به شبکههای SCADA و IoT را دارند. این نوع کنتاکتور به مهندسان اجازه میدهد عملکرد تجهیزات را لحظهای پایش و تحلیل کنند و خرابیها را پیشبینی نمایند.
ویژگیها و مزایا:
ثبت دادههای عملیاتی لحظهای و تاریخچه عملکرد
تحلیل دادهها برای پیشبینی خرابی و نگهداری پیشگیرانه
کاهش توقف ناگهانی خطوط تولید
بهینهسازی مصرف انرژی و افزایش بهرهوری
معایب و محدودیتها:
هزینه اولیه بالا
پیچیدگی نصب و پیکربندی نرمافزاری
وابستگی به شبکه برق و داده
کاربرد عملی:
در یک کارخانه نساجی پیشرفته در ژاپن، کنتاکتورهای هوشمند برای مانیتورینگ موتورهای اصلی استفاده شدند. با تحلیل دادههای لحظهای، برنامه نگهداری پیشگیرانه تدوین شد و نتیجه کاهش ۲۰٪ توقفهای ناگهانی و افزایش عمر مفید موتورها بود.
۶.۴ چشمانداز آینده
آینده کنتاکتورها به سمت هوشمندسازی کامل، اتصال به اینترنت اشیاء و ادغام با سیستمهای اتوماسیون صنعتی حرکت میکند. تحقیقات جدید روی مواد مقاوم به آرک و حرارت، طراحی مدولار و ادغام سنسورها با تجهیزات الکترونیکی ادامه دارد.
انتظارات آینده:
کنتاکتورهایی با طول عمر بسیار بالا و نیاز کم به نگهداری
امکان تشخیص زودهنگام خرابی و پیشگیری از توقف خط
کنترل انرژی و بهینهسازی مصرف با تحلیل دادههای لحظهای
کاهش ابعاد و وزن تجهیزات برای نصب آسان در تابلوهای صنعتی
اتصال به IoT و اتوماسیون صنعتی
با توسعه فناوریهای دیجیتال و اینترنت اشیاء، سیستمهای صنعتی به سمت کنترل هوشمند و پایش لحظهای حرکت کردهاند. کنتاکتورها نیز بخشی از این تحول هستند و اتصال آنها به شبکههای IoT و اتوماسیون صنعتی مزایای قابل توجهی در افزایش بهرهوری، کاهش خطا و نگهداری پیشگیرانه ایجاد میکند.
۷.۱ مفهوم کنتاکتور هوشمند
کنتاکتورهای هوشمند، با تجهیز به سنسورها و مدارهای الکترونیکی، اطلاعاتی مانند جریان، ولتاژ، دما، تعداد کلیدزنی و وضعیت تیغهها را جمعآوری میکنند. این دادهها میتوانند به سیستمهای SCADA، PLC و شبکههای IoT ارسال شوند تا مدیریت و کنترل تجهیزات از راه دور انجام گیرد.
ویژگیها:
مانیتورینگ لحظهای: مشاهده جریان، ولتاژ و دمای تیغهها
ثبت تاریخچه عملکرد: تحلیل عملکرد گذشته برای بهبود نگهداری
هشدار خودکار: ارسال اعلان هنگام اضافه بار، گرمای بیش از حد یا خطای تیغه
کنترل از راه دور: امکان قطع و وصل جریان بدون حضور اپراتور
۷.۲ مزایای اتصال به سیستمهای اتوماسیون
1. پیشبینی خرابی و نگهداری پیشگیرانه
با تحلیل دادههای لحظهای، سیستم میتواند زمان مناسب برای سرویس یا تعویض کنتاکتور را پیشبینی کند و از توقف ناگهانی خط تولید جلوگیری نماید.
2. بهینهسازی مصرف انرژی
پایش جریانها و ولتاژهای مصرفی به مهندسان اجازه میدهد بارهای اضافه را شناسایی و مدیریت کنند، که منجر به کاهش مصرف انرژی و هزینهها میشود.
3. افزایش ایمنی تجهیزات و اپراتورها
هشدارهای لحظهای درباره اضافه جریان یا گرمای غیرمجاز، امکان جلوگیری از حوادث صنعتی و آتشسوزی را فراهم میکند.
4. کنترل متمرکز و مدیریت تجهیزات
با اتصال کنتاکتورها به سیستم SCADA یا شبکههای IoT، مدیریت همزمان چندین تجهیز از یک مرکز کنترل امکانپذیر میشود و بهرهوری عملیاتی افزایش مییابد.
۷.۳ مثالهای کاربردی صنعتی
نیروگاه حرارتی: کنتاکتورهای موتورهای پمپ با مانیتورینگ IoT کنترل میشوند. هر تغییر جریان یا افزایش دما به مرکز کنترل گزارش میشود و اپراتور میتواند از راه دور واکنش مناسب نشان دهد.
کارخانه نساجی: کنتاکتورهای هوشمند موتورهای دستگاههای بافندگی به SCADA متصل شدهاند. تحلیل دادهها کمک کرد زمان تعویض تیغهها بهینه شود و خرابیهای ناگهانی کاهش یابد.
صنایع غذایی: کنتاکتورهای هیترها و کمپرسورها با شبکه IoT پایش میشوند. هشدارهای لحظهای باعث جلوگیری از آسیب حرارتی به محصولات و تجهیزات شده است.
۷.۴ چالشها و محدودیتها
هزینه اولیه بالا: تجهیز کنتاکتور به سنسور و سیستم دیجیتال نیازمند سرمایهگذاری است.
پیچیدگی نصب و راهاندازی: اتصال به شبکه SCADA و IoT نیازمند تخصص فنی است.
نیاز به اینترنت پایدار و شبکه برق مطمئن: بدون اتصال مناسب، سیستم هوشمند عملکرد کامل ندارد.
امنیت سایبری: تجهیزات متصل به شبکه ممکن است در معرض تهدیدات سایبری قرار گیرند و نیاز به حفاظت دادهها دارند.
۷.۵ چشمانداز آینده
در آینده، اتصال کنتاکتورها به شبکههای IoT گستردهتر خواهد شد و هوشمندسازی کامل تجهیزات صنعتی تحقق پیدا میکند. این تحولات شامل موارد زیر است:
کنتاکتورهایی با پایش خودکار سلامت تیغه و بوبین
کنترل انرژی و کاهش مصرف با تحلیل دادههای پیشرفته
پیشبینی خرابی به کمک هوش مصنوعی
یکپارچگی کامل با سیستمهای اتوماسیون و مدیریت کارخانه
تحلیل اقتصادی طولانیمدت و مثالهای عملی
انتخاب و نگهداری کنتاکتور تنها مسئله فنی نیست، بلکه تصمیمات اقتصادی طولانیمدت نقش مهمی در بهرهوری، هزینه تعمیر و نگهداری و کاهش توقف خطوط تولید دارند. در این بخش، تحلیل اقتصادی استفاده از انواع کنتاکتور، مزایا و معایب مالی و مثالهای واقعی صنعتی بررسی میشود.
۸.۱ هزینه اولیه و سرمایهگذاری
هر نوع کنتاکتور هزینه اولیه متفاوتی دارد:
کنتاکتور مکانیکی سنتی: کمترین هزینه اولیه، نصب ساده، اما نیاز به تعویض و تعمیر بیشتر دارد.
کنتاکتور حالت جامد: هزینه اولیه بالا، اما طول عمر طولانی و کلیدزنی بدون سایش.
کنتاکتور هیبرید: هزینه متوسط تا بالا، کاهش خرابیهای مکانیکی، افزایش عمر مفید تجهیزات.
کنتاکتور هوشمند: هزینه بالاتر به دلیل سنسورها و سیستم دیجیتال، اما امکان مانیتورینگ و پیشبینی خرابی دارد.
مثال عملی:
یک کارخانه نساجی در ابتدا از کنتاکتور مکانیکی برای موتورهای اصلی استفاده میکرد. هزینه اولیه پایین بود، اما به دلیل خرابیهای مکرر و توقف خط، هزینه کل نگهداری در سال اول بسیار بالا بود. پس از جایگزینی با کنتاکتور هیبرید و نصب سیستم مانیتورینگ، هزینه نگهداری کاهش ۳۰٪ و بهرهوری تولید افزایش ۱۵٪ یافت.
۸.۲ هزینه نگهداری و تعمیرات
کنتاکتور مکانیکی: نیازمند تعویض دورهای پلاتینها و بررسی فنرها، تعمیرات مکرر و توقف خط در طول سال.
کنتاکتور حالت جامد: تقریباً بدون نیاز به نگهداری، صرفهجویی در نیروی انسانی و زمان توقف.
کنتاکتور هیبرید: کاهش تعمیرات مکانیکی، اما نیاز به بررسی عملکرد مدار الکترونیکی.
کنتاکتور هوشمند: نگهداری پیشگیرانه با مانیتورینگ، کاهش خرابیهای ناگهانی و هزینههای اضطراری.
مثال عملی:
در یک نیروگاه حرارتی، کنتاکتورهای مکانیکی پس از ۱۲ ماه استفاده نیاز به تعمیرات اساسی داشتند که هزینهای بیش از دو برابر کنتاکتور حالت جامد ایجاد میکرد. با جایگزینی حالت جامد، هزینه نگهداری کاهش و زمان کارکرد بدون توقف افزایش یافت.
۸.۳ تحلیل طولانیمدت و بازگشت سرمایه
با مقایسه هزینه اولیه و هزینههای نگهداری در طول عمر مفید تجهیزات، کنتاکتورهای پیشرفته اقتصادیتر به نظر میرسند:
کاهش توقفهای ناگهانی باعث صرفهجویی در تولید
نگهداری پیشگیرانه و پیشبینی خرابی باعث کاهش هزینه تعمیرات اضطراری
مانیتورینگ انرژی و تحلیل دادهها باعث بهینهسازی مصرف انرژی و کاهش هزینه برق
مثال عملی:
در یک کارخانه فولاد، جایگزینی کنتاکتور مکانیکی با هوشمند باعث شد:
توقفهای ناگهانی ۲۵٪ کاهش یابد
مصرف انرژی موتورهای اصلی ۱۰٪ بهینه شود
هزینههای تعمیرات اضطراری کاهش ۴۰٪ داشته باشد
نتیجه، بازگشت سرمایه طی دو سال و بهرهوری بلندمدت تجهیزات بود.
۸.۴ عوامل اقتصادی دیگر
هزینه نیروی انسانی: کنتاکتورهای پیشرفته نیاز به نظارت کمتری دارند و نیروی انسانی برای تعمیرات اضطراری کاهش مییابد.
هزینه توقف خط تولید: توقف کوتاه یا از دست دادن تولید باعث هزینه بالایی میشود.
هزینه انرژی: کنتاکتورهای هوشمند با کنترل دقیق جریان و کاهش هدررفت انرژی، هزینه برق را کاهش میدهند.
هزینه تجهیزات جانبی: مانند فیوز، رله حفاظتی و تابلوهای محافظ که در انتخاب نوع کنتاکتور تأثیر دارند.
۸.۵ راهکارهای بهینهسازی اقتصادی
1. انتخاب نوع کنتاکتور بر اساس بار و محیط: تحلیل جریان، ولتاژ و شرایط محیطی کمک میکند کنتاکتور مناسب انتخاب شود.
2. استفاده از کنتاکتورهای هیبرید یا هوشمند در خطوط پر کلیدزنی: کاهش خرابی و هزینه نگهداری.
3. مانیتورینگ و نگهداری پیشگیرانه: کاهش توقف ناگهانی و افزایش طول عمر تجهیزات.
4. محاسبه دقیق ROI (بازگشت سرمایه): مقایسه هزینه اولیه، هزینه نگهداری و صرفهجویی در انرژی.
مثال عملی:
یک کارخانه مواد غذایی با نصب کنتاکتورهای هوشمند و سیستم مانیتورینگ، توانست در طول ۳ سال:
هزینه تعمیرات ۵۰٪ کاهش یابد
بهرهوری تولید ۲۰٪ افزایش یابد
هزینه انرژی ۱۵٪ بهینه شود
این مثالها نشان میدهد که تحلیل اقتصادی صحیح و انتخاب نوع کنتاکتور مناسب نه تنها مسائل فنی را حل میکند، بلکه صرفهجویی بلندمدت و بازگشت سرمایه واقعی ایجاد میکند.
جمعبندی و نکات پایانی
کنتاکتورها از تجهیزات حیاتی در سیستمهای قدرت صنعتی هستند و عملکرد صحیح آنها تأثیر مستقیم بر ایمنی، بهرهوری و طول عمر تجهیزات دارد. در این مقاله، به بررسی جامع کنتاکتورها از تاریخچه، انواع، طراحی و مواد سازنده، خطاهای رایج، جایگزینهای نوین، اتصال به اتوماسیون و تحلیل اقتصادی پرداختیم.
اهمیت شناخت کامل کنتاکتور
شناخت دقیق انواع کنتاکتورها و ویژگیهای فنی آنها باعث میشود مهندسان و تکنسینها بتوانند انتخاب صحیح تجهیزات را انجام دهند. انتخاب نادرست کنتاکتور باعث افزایش خرابی، هزینه نگهداری و توقفهای ناگهانی خط تولید میشود.
بررسی انواع کنتاکتور
مکانیکی سنتی: نصب آسان، هزینه اولیه پایین، نگهداری بیشتر
حالت جامد: طول عمر بالا، کلیدزنی بدون جرقه، نیاز به تهویه و هزینه بیشتر
هیبرید: ترکیبی از مکانیکی و حالت جامد، کاهش خرابیها، هزینه متوسط
هوشمند دیجیتال: مانیتورینگ، اتصال به IoT، پیشبینی خرابی، هزینه بالا
هر نوع با توجه به محیط و بار انتخاب میشود تا بهترین عملکرد و طول عمر تجهیزات تضمین شود.
اهمیت مواد و طراحی
تیغهها، پلاتینها و بوبینها قلب کنتاکتور هستند. استفاده از مواد مقاوم به سایش، حرارت و آرک، طراحی دقیق فنرها و محفظه محافظ باعث افزایش ایمنی و طول عمر تجهیزات میشود. نگهداری منظم و بررسی کیفیت مواد نیز از عوامل کلیدی موفقیت در عملکرد صنعتی است.
خطاهای رایج و نگهداری پیشگیرانه
شناخت خطاهایی مانند سوختگی پلاتین، جوش خوردن تیغهها، خرابی بوبین، گیر کردن مکانیزم و تأثیرات محیطی، امکان نگهداری پیشگیرانه و کاهش توقف ناگهانی را فراهم میکند. اجرای برنامههای نگهداری منظم باعث کاهش هزینهها و افزایش ایمنی میشود.
جایگزینهای نوین و فناوریهای آینده
کنتاکتورهای حالت جامد، هیبرید و هوشمند به صنایع امکان میدهند تا با کنترل دقیق، کاهش سایش، مانیتورینگ آنلاین و پیشبینی خرابی، عملکرد بهینه و طول عمر تجهیزات را افزایش دهند. این تغییرات برای محیطهای حساس به جرقه، خطوط پر کلیدزنی و صنایع پیشرفته حیاتی هستند.
اتصال به IoT و اتوماسیون
اتصال کنتاکتورها به شبکههای IoT و سیستمهای SCADA امکان کنترل از راه دور، تحلیل دادههای لحظهای و پیشبینی خرابی را فراهم میکند. این امر باعث افزایش بهرهوری، کاهش هزینههای انرژی و بهبود ایمنی محیط کار میشود.
تحلیل اقتصادی و بازگشت سرمایه
انتخاب درست کنتاکتور و استفاده از تجهیزات نوین باعث کاهش هزینههای تعمیر و نگهداری، صرفهجویی در انرژی و افزایش بهرهوری میشود. مثالهای عملی در صنایع نساجی، فولاد و مواد غذایی نشان داد که سرمایهگذاری در کنتاکتورهای پیشرفته، بازگشت سرمایه واقعی و بلندمدت دارد.
نکات کلیدی پایانی
1. انتخاب درست کنتاکتور: براساس جریان، ولتاژ، نوع بار و شرایط محیطی.
2. نگهداری دورهای: شامل بررسی تیغهها، بوبینها، روانسازی مکانیزم و تمیزکاری.
3. استفاده از جایگزینهای نوین: برای کاهش خرابی، افزایش عمر و کاهش هزینهها.
4. هوشمندسازی و اتوماسیون: مانیتورینگ لحظهای، تحلیل دادهها و پیشبینی خرابی.
5. تحلیل اقتصادی بلندمدت: بررسی هزینه اولیه، نگهداری، توقف تولید و انرژی برای تصمیمگیری بهینه.
کنتاکتور ابزاری بسیار کاربردی می باشد. می بایست از آن در زمینه جلوگیری از اسیب های مالی و جانی استفاده گردد. کنتاکتور زیمنس بسیار کاربردی می باشد و دارای طول عمر بسیار بالایی به نسبت سایر محصولات موجود در بازار می باشد.با رعایت این اصول، صنایع میتوانند عملکرد بهینه، ایمنی بالا و بهرهوری اقتصادی را در سیستمهای قدرت خود تضمین کنند. کنتاکتورها دیگر تنها تجهیزات مکانیکی نیستند، بلکه بخشی از سیستمهای هوشمند صنعتی محسوب میشوند که به مدیریت انرژی، پیشبینی خرابی و بهینهسازی فرآیندها کمک میکنند.
