همه چیز درباره رله حرارتی (بیمتال)

اگر بخواهیم از میان تجهیزات حفاظتی تابلو برق تنها یک قطعه را نام ببریم که سالانه از سوختن هزاران موتور الکتریکی جلوگیری می‌کند، بدون شک رله حرارتی یا بیمتال (Thermal Overload Relay) یکی از مهم‌ترین گزینه‌ها خواهد بود. بسیاری از افراد تصور می‌کنند فیوز یا کلید اتوماتیک وظیفه حفاظت کامل موتور را بر عهده دارد؛ در حالی که این تصور کاملاً اشتباه است. فیوزها معمولاً برای حفاظت در برابر اتصال کوتاه طراحی شده‌اند، اما اضافه بار تدریجی که رایج‌ترین علت خرابی موتورهای صنعتی است، توسط بیمتال تشخیص داده می‌شود.

در کارخانه‌ها، کارگاه‌ها، خطوط تولید، سیستم‌های تهویه، پمپ‌های آب، کمپرسورها، جرثقیل‌ها، آسانسورها و تقریباً هر جایی که موتور سه فاز وجود دارد، رله حرارتی نقش یک محافظ هوشمند را ایفا می‌کند. اگر این قطعه به‌درستی انتخاب، تنظیم و نصب شود، می‌تواند سال‌ها از موتور محافظت کند و هزینه‌های تعمیر و توقف خط تولید را به حداقل برساند.

در این مقاله قصد داریم همه چیز را درباره بیمتال بررسی کنیم؛ از نحوه عملکرد گرفته تا ساختمان داخلی، تفاوت آن با تجهیزات مشابه، انواع مختلف، روش انتخاب، تنظیم جریان، عیب‌یابی و نکاتی که حتی بسیاری از برقکاران نیز از آن اطلاع ندارند.

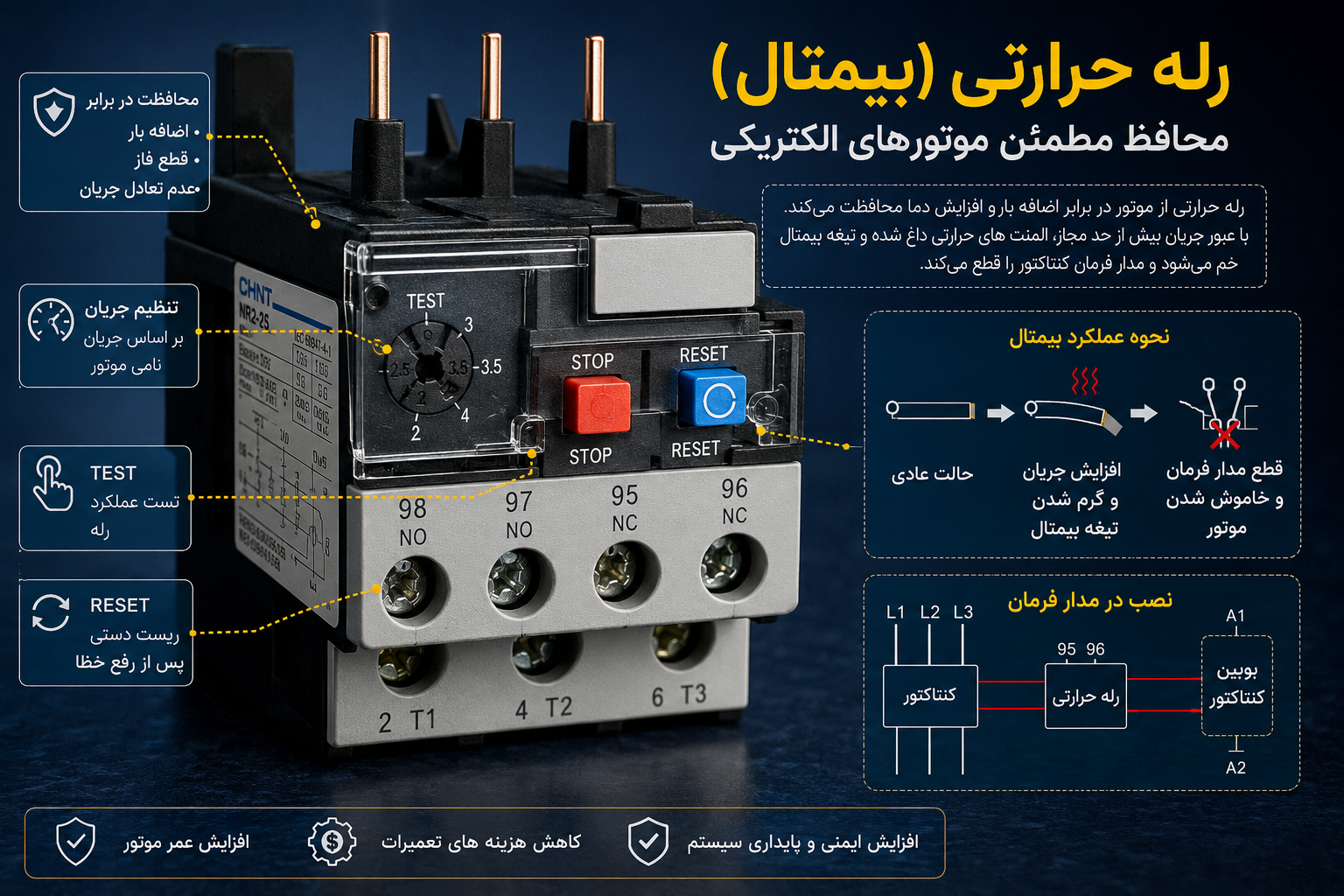

رله حرارتی (بیمتال) چیست؟

رله حرارتی یا Thermal Overload Relay یک تجهیز حفاظتی است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار طراحی شده است.

وظیفه اصلی بیمتال این نیست که هنگام اتصال کوتاه مدار را قطع کند؛ بلکه زمانی وارد عمل می‌شود که موتور برای مدت مشخصی بیش از جریان نامی خود جریان بکشد.

برای مثال فرض کنید یک موتور سه فاز 15 آمپر جریان نامی دارد.

اگر به هر دلیلی موتور به جای 15 آمپر، حدود 18 یا 20 آمپر جریان بکشد، احتمالاً فیوز هیچ واکنشی نشان نمی‌دهد زیرا هنوز اتصال کوتاهی رخ نداده است. اما همین افزایش جریان در مدت زمان طولانی باعث افزایش شدید دمای سیم‌پیچ موتور خواهد شد.

در چنین شرایطی بیمتال وارد عمل شده و مدار فرمان کنتاکتور را قطع می‌کند تا موتور خاموش شود و از سوختن سیم‌پیچ جلوگیری گردد.

به همین دلیل در استانداردهای صنعتی تقریباً استفاده از بیمتال در کنار کنتاکتور برای موتورهای سه فاز الزامی محسوب می‌شود.

چرا به آن بیمتال می‌گویند؟

نام بیمتال از واژه انگلیسی Bi-Metal گرفته شده است.

Bi به معنی دو

Metal به معنی فلز

در داخل این رله دو فلز با ضریب انبساط متفاوت به یکدیگر متصل شده‌اند.

زمانی که جریان از این تیغه عبور می‌کند، گرما تولید می‌شود.

از آنجایی که هر فلز با سرعت متفاوتی منبسط می‌شود، تیغه خم شده و پس از رسیدن به مقدار مشخص، مکانیزم قطع رله فعال می‌شود.

همین ویژگی ساده اما بسیار هوشمندانه باعث شده است که رله‌های حرارتی ده‌ها سال بدون نیاز به تجهیزات الکترونیکی کار کنند.

چرا موتورهای الکتریکی به بیمتال نیاز دارند؟

بیش از 70 درصد خرابی موتورهای صنعتی ناشی از اضافه بار، افزایش دما یا قفل شدن مکانیکی موتور است.

اگر موتور برای مدت طولانی بیش از ظرفیت خود کار کند، اتفاقات زیر رخ می‌دهد:

• افزایش دمای سیم‌پیچ

• کاهش عمر عایق سیم‌ها

• افت راندمان

• افزایش مصرف برق

• کاهش گشتاور

• سوختن کامل موتور

تعویض یک موتور صنعتی گاهی میلیون‌ها تومان هزینه دارد، اما نصب یک بیمتال مناسب می‌تواند از تمام این خسارت‌ها جلوگیری کند.

به همین دلیل در طراحی تابلوهای برق صنعتی، بیمتال یک تجهیز لوکس نیست؛ بلکه یک الزام فنی محسوب می‌شود.

ساختمان داخلی رله حرارتی چگونه است؟

اگر یک بیمتال را باز کنید، مجموعه‌ای از قطعات مکانیکی دقیق را مشاهده خواهید کرد.

در داخل آن معمولاً بخش‌های زیر وجود دارد:

سه المنت حرارتی برای سه فاز

سه تیغه بیمتال

مکانیزم انتقال نیرو

فنرهای تنظیم

اهرم آزادکننده

پیچ تنظیم جریان

کنتاکت کمکی NC

کنتاکت کمکی NO

دکمه Reset

دکمه Test

هر کدام از این قطعات وظیفه مشخصی دارند و کوچک‌ترین تغییر در عملکرد آن‌ها می‌تواند باعث عملکرد نادرست رله شود.

عملکرد بیمتال چگونه است؟

نحوه عملکرد آن بسیار جالب است.

ابتدا جریان موتور از المنت‌های حرارتی عبور می‌کند.

هرچه جریان بیشتر باشد، المنت بیشتر گرم می‌شود.

گرمای ایجاد شده به تیغه بیمتال منتقل می‌شود.

تیغه شروع به خم شدن می‌کند.

اگر مقدار جریان بیش از حد مجاز باشد و این وضعیت چند ثانیه یا چند دقیقه ادامه پیدا کند، تیغه به اندازه کافی خم شده و مکانیزم قطع فعال می‌شود.

در نتیجه:

کنتاکت NC باز می‌شود.

بوبین کنتاکتور برق خود را از دست می‌دهد.

کنتاکتور آزاد می‌شود.

موتور خاموش می‌شود.

به همین سادگی موتور از سوختن نجات پیدا می‌کند.

چرا بیمتال بلافاصله عمل نمی‌کند؟

یکی از سوالات رایج کاربران این است که:

"چرا بیمتال چند ثانیه یا حتی چند دقیقه بعد عمل می‌کند؟"

پاسخ بسیار ساده است.

خود موتور نیز در برابر اضافه بار بلافاصله نمی‌سوزد.

سیم‌پیچ موتور دارای ظرفیت حرارتی است.

بنابراین رله حرارتی نیز دقیقاً رفتار حرارتی موتور را شبیه‌سازی می‌کند.

به همین دلیل به این نوع حفاظت، حفاظت با منحنی زمانی معکوس (Inverse Time) گفته می‌شود.

هرچه جریان بیشتر باشد، زمان قطع کمتر خواهد بود.

برای مثال:

اگر موتور فقط 10 درصد اضافه بار داشته باشد، ممکن است بیمتال چند دقیقه بعد عمل کند.

اما اگر جریان دو برابر شود، احتمالاً در چند ثانیه مدار را قطع خواهد کرد.

این ویژگی باعث جلوگیری از قطع‌های بی‌مورد هنگام راه‌اندازی موتور می‌شود.

بیمتال از چه خطاهایی جلوگیری می‌کند؟

رله حرارتی برای مقابله با چندین وضعیت خطرناک طراحی شده است.

مهم‌ترین آن‌ها عبارت‌اند از:

اضافه بار موتور

گیرپاژ مکانیکی

قفل شدن شافت

کار کردن موتور با بار بیش از ظرفیت

افت ولتاژ همراه با افزایش جریان

قطع شدن یکی از فازها (در بسیاری از مدل‌ها)

نامتعادل شدن جریان سه فاز

کارکرد طولانی موتور در شرایط سخت

هر کدام از این موارد می‌تواند در مدت کوتاهی باعث سوختن موتور شود.

آیا بیمتال از اتصال کوتاه محافظت می‌کند؟

خیر.

این یکی از بزرگ‌ترین اشتباهاتی است که هنوز هم در برخی تابلوهای برق دیده می‌شود.

بیمتال فقط برای اضافه بار طراحی شده است.

در صورت وقوع اتصال کوتاه، جریان ممکن است به چند صد یا حتی چند هزار آمپر برسد.

چنین جریانی بسیار سریع‌تر از آن است که بیمتال بتواند واکنش نشان دهد.

به همین دلیل همیشه در کنار بیمتال از تجهیزات حفاظتی دیگری مانند فیوز یا کلید اتوماتیک استفاده می‌شود.

در واقع هر کدام از این تجهیزات وظیفه متفاوتی دارند و جایگزین یکدیگر نیستند.

بیمتال چه ارتباطی با کنتاکتور دارد؟

تقریباً همیشه بیمتال در قسمت خروجی کنتاکتور نصب می‌شود.

دلیل این موضوع بسیار مهم است.

زمانی که اضافه بار رخ می‌دهد، بیمتال مستقیماً برق موتور را قطع نمی‌کند.

بلکه مدار فرمان کنتاکتور را قطع می‌کند.

در نتیجه:

کنتاکتور آزاد می‌شود.

تمام سه فاز موتور همزمان قطع می‌شوند.

این روش علاوه بر ایمنی بیشتر، عمر تجهیزات را نیز افزایش می‌دهد.

به همین دلیل در اغلب تابلوهای برق صنعتی، این دو تجهیز به صورت یک مجموعه استفاده می‌شوند.

تفاوت بیمتال و رله اضافه بار الکترونیکی چیست؟

با پیشرفت فناوری، رله‌های اضافه بار الکترونیکی نیز وارد بازار شدند. با این حال، بیمتال همچنان به دلیل سادگی، قیمت مناسب، دوام بالا و عدم نیاز به تغذیه الکترونیکی، یکی از پرکاربردترین تجهیزات حفاظتی در صنایع محسوب می‌شود.

رله‌های الکترونیکی معمولاً دقت بالاتری دارند، امکاناتی مانند نمایش جریان، تنظیم کلاس حفاظتی، ثبت خطا و ارتباط با سیستم‌های اتوماسیون را ارائه می‌دهند، اما در بسیاری از کاربردهای عمومی و صنعتی، یک بیمتال استاندارد و صحیح انتخاب‌شده همچنان بهترین و اقتصادی‌ترین گزینه است.

چرا انتخاب بیمتال مناسب اهمیت زیادی دارد؟

یکی از اشتباهات رایج این است که برخی افراد تنها بر اساس آمپر درج‌شده روی رله، آن را انتخاب می‌کنند. در حالی که انتخاب صحیح باید بر اساس جریان نامی موتور، شرایط راه‌اندازی، نوع بار، دمای محیط، کلاس عملکرد و هماهنگی کامل با کنتاکتور انجام شود.

اگر بیمتال بیش از حد بزرگ انتخاب شود، ممکن است موتور در زمان اضافه بار محافظت نشود و آسیب ببیند. از طرف دیگر، اگر ظرفیت آن کمتر از مقدار موردنیاز باشد، حتی در شرایط عادی نیز به‌طور مکرر مدار را قطع خواهد کرد و باعث توقف‌های ناخواسته در خط تولید می‌شود.

به همین دلیل شناخت دقیق عملکرد و اصول انتخاب رله حرارتی، یکی از مهم‌ترین مهارت‌های هر برقکار، تکنسین تعمیرات و طراح تابلو برق است.

همه چیز درباره رله حرارتی (بیمتال)

 با ساختار داخلی، نحوه عملکرد و دلیل اهمیت رله حرارتی آشنا شدیم. اکنون زمان آن رسیده است که وارد مباحث کاربردی‌تر شویم؛ موضوعاتی که در هنگام طراحی تابلو برق، انتخاب تجهیزات، تعمیرات و نگهداری بیشترین اهمیت را دارند. بسیاری از خرابی‌هایی که در موتورهای صنعتی مشاهده می‌شود، نه به دلیل کیفیت پایین موتور یا کنتاکتور، بلکه به علت انتخاب اشتباه یا تنظیم نادرست بیمتال رخ می‌دهد.

در پروژه‌های صنعتی، تنها نصب یک رله حرارتی کافی نیست؛ بلکه باید این تجهیز متناسب با شرایط واقعی کار موتور انتخاب و تنظیم شود. تفاوت میان یک انتخاب صحیح و یک انتخاب اشتباه، گاهی برابر با جلوگیری از سوختن یک موتور چندصد میلیون تومانی است.

انواع رله حرارتی (بیمتال)

رله‌های حرارتی در ظاهر ممکن است شبیه یکدیگر باشند، اما از نظر عملکرد، کلاس حفاظتی، محدوده جریان و نوع کاربرد تفاوت‌های قابل توجهی دارند.

یکی از رایج‌ترین دسته‌بندی‌ها بر اساس روش ریست است.

بیمتال ریست دستی (Manual Reset)

در این نوع، پس از اینکه رله عمل کرد، موتور تا زمانی که اپراتور دکمه Reset را فشار ندهد دوباره راه‌اندازی نخواهد شد.

این ویژگی در بسیاری از صنایع اهمیت زیادی دارد، زیرا از روشن شدن ناگهانی موتور پس از رفع اضافه بار جلوگیری می‌کند. فرض کنید کارگری در حال تعمیر دستگاه باشد؛ اگر موتور به‌طور خودکار روشن شود، ممکن است حادثه‌ای جدی رخ دهد.

به همین دلیل در خطوط تولید، ماشین‌آلات صنعتی، جرثقیل‌ها و تجهیزات حساس معمولاً از ریست دستی استفاده می‌شود.

بیمتال ریست اتوماتیک (Automatic Reset)

در این مدل، پس از سرد شدن تیغه بیمتال، رله به‌صورت خودکار به حالت اولیه بازمی‌گردد و در صورت وجود فرمان استارت، موتور دوباره روشن می‌شود.

این نوع بیشتر در سیستم‌هایی استفاده می‌شود که توقف کوتاه‌مدت مشکلی ایجاد نمی‌کند، اما در بسیاری از کاربردهای صنعتی استفاده از آن نیازمند بررسی دقیق شرایط ایمنی است.

کلاس عملکرد (Trip Class) چیست؟

یکی از مهم‌ترین مشخصاتی که روی هر بیمتال نوشته می‌شود، کلاس عملکرد یا Trip Class است.

این عدد نشان می‌دهد که رله در شرایط اضافه بار شدید، تقریباً پس از چه مدت زمانی عمل می‌کند.

رایج‌ترین کلاس‌ها عبارت‌اند از:

Class 10

پرکاربردترین کلاس در صنایع

مناسب برای موتورهایی با راه‌اندازی معمولی

زمان عملکرد کوتاه‌تر

Class 20

برای موتورهایی که زمان استارت طولانی‌تری دارند.

مانند برخی کمپرسورها یا تجهیزات دارای اینرسی بالا.

Class 30

برای موتورهایی با زمان راه‌اندازی بسیار طولانی

مانند:

• نوار نقاله‌های سنگین

• آسیاب‌ها

• سنگ‌شکن‌ها

• میکسرهای بزرگ

• تجهیزات معدنی

اگر کلاس حفاظتی اشتباه انتخاب شود، ممکن است بیمتال هنگام استارت موتور به اشتباه مدار را قطع کند یا برعکس، دیر عمل کرده و باعث آسیب به موتور شود.

چگونه بیمتال مناسب انتخاب کنیم؟

انتخاب رله حرارتی فقط با نگاه کردن به آمپر روی بدنه امکان‌پذیر نیست.

چند عامل باید هم‌زمان بررسی شوند.

اولین عامل، جریان نامی موتور است.

اشتباه رایجی که بسیاری از افراد انجام می‌دهند این است که بر اساس توان موتور یا جریان تقریبی تصمیم می‌گیرند، در حالی که بهترین مرجع، پلاک موتور است.

برای مثال اگر روی پلاک موتور نوشته شده باشد:

جریان نامی:

17.8 آمپر

باید بیمتالی انتخاب شود که این مقدار در محدوده تنظیم آن قرار بگیرد.

مثلاً:

13 تا 18 آمپر

یا

16 تا 20 آمپر

اما اگر بیمتال 9 تا 13 آمپر انتخاب شود، دائماً تریپ خواهد کرد و اگر مدل 23 تا 32 آمپر نصب شود، ممکن است اصلاً از موتور محافظت نکند.

چرا جریان پلاک موتور اهمیت بیشتری از توان موتور دارد؟

دو موتور 11 کیلووات ممکن است جریان‌های کاملاً متفاوتی داشته باشند.

دلیل آن می‌تواند یکی از موارد زیر باشد:

• راندمان متفاوت

• ضریب توان متفاوت

• ولتاژ کاری متفاوت

• نوع سیم‌پیچی

• استاندارد سازنده

به همین دلیل همیشه جریان واقعی درج‌شده روی پلاک موتور، معیار اصلی انتخاب است.

آیا می‌توان بیمتال را بر اساس توان موتور انتخاب کرد؟

در شرایطی که پلاک موتور در دسترس نباشد، می‌توان به‌صورت تقریبی از توان موتور استفاده کرد، اما این روش فقط یک تخمین اولیه است و نباید جایگزین اطلاعات واقعی پلاک شود.

نحوه تنظیم جریان بیمتال

پس از نصب، باید پیچ تنظیم جریان روی مقدار مناسب قرار گیرد.

بهترین روش این است که مقدار تنظیم تقریباً برابر جریان نامی درج‌شده روی پلاک موتور باشد.

برای مثال:

جریان پلاک:

18 آمپر

تنظیم بیمتال:

18 آمپر

در برخی شرایط خاص، با توجه به نوع بار، دمای محیط یا توصیه سازنده، ممکن است این مقدار اندکی تغییر داده شود، اما تنظیم بیش از حد بالا یا پایین می‌تواند عملکرد حفاظتی را مختل کند.

اگر جریان بیمتال را بیشتر تنظیم کنیم چه اتفاقی می‌افتد؟

برخی تعمیرکاران برای جلوگیری از قطع شدن‌های مکرر، جریان بیمتال را بالاتر از مقدار واقعی تنظیم می‌کنند.

این کار یکی از خطرناک‌ترین اشتباهات در تابلو برق است.

نتیجه آن می‌تواند شامل موارد زیر باشد:

• افزایش شدید دمای سیم‌پیچ موتور

• کاهش عمر عایق‌ها

• آسیب دیدن یاتاقان‌ها

• افزایش مصرف انرژی

• سوختن کامل موتور

در واقع با این کار، بیمتال دیگر نقش حفاظتی خود را از دست می‌دهد.

اگر جریان را کمتر تنظیم کنیم چه می‌شود؟

در این حالت، موتور حتی در شرایط عادی نیز ممکن است تریپ کند.

نتایج این خطا عبارت‌اند از:

• توقف مکرر خط تولید

• کاهش راندمان

• استهلاک کنتاکتور

• افزایش تعداد استارت موتور

• کاهش عمر تجهیزات

بنابراین تنظیم صحیح، به همان اندازه انتخاب صحیح اهمیت دارد.

بیمتال چگونه نصب می‌شود؟

در اغلب تابلوهای برق صنعتی، رله حرارتی مستقیماً در خروجی کنتاکتور نصب می‌شود.

سه فاز خروجی کنتاکتور وارد بیمتال شده و سپس از خروجی بیمتال به موتور متصل می‌شوند.

کنتاکت کمکی NC بیمتال نیز در مدار فرمان و به‌صورت سری با بوبین کنتاکتور قرار می‌گیرد. هرگاه بیمتال به علت اضافه بار عمل کند، این کنتاکت باز شده و تغذیه بوبین قطع می‌شود؛ در نتیجه کنتاکتور آزاد شده و موتور خاموش می‌شود.

در برخی تابلوها از کنتاکت NO نیز برای ارسال آلارم به چراغ هشدار، آژیر یا سیستم PLC استفاده می‌شود تا اپراتور از وقوع اضافه بار مطلع شود.

دکمه Test چه کاربردی دارد؟

تقریباً روی تمام بیمتال‌های استاندارد یک دکمه Test وجود دارد.

با فشردن این دکمه، عملکرد مکانیزم داخلی شبیه‌سازی می‌شود تا بدون ایجاد اضافه بار واقعی، از سلامت کنتاکت‌ها و مدار فرمان اطمینان حاصل شود.

این آزمایش در برنامه‌های نگهداری و تعمیرات پیشگیرانه (PM) اهمیت زیادی دارد و بهتر است به‌صورت دوره‌ای انجام شود.

چرا بیمتال بدون دلیل تریپ می‌کند؟

گاهی کاربران تصور می‌کنند رله خراب شده است، در حالی که علت اصلی می‌تواند یکی از موارد زیر باشد:

• تنظیم نادرست جریان

• اضافه بار واقعی روی موتور

• گیر کردن شفت یا بار مکانیکی

• خرابی بلبرینگ‌ها

• کاهش یا عدم تعادل ولتاژ سه فاز

• قطع شدن یکی از فازها

• شل بودن اتصالات و افزایش مقاومت

• دمای بالای داخل تابلو

• تهویه نامناسب تابلو برق

• فرسودگی یا خرابی خود بیمتال

بنابراین قبل از تعویض رله، باید تمام این عوامل بررسی شوند.

چگونه سلامت بیمتال را بررسی کنیم؟

برای اطمینان از عملکرد صحیح رله حرارتی، معمولاً این موارد بررسی می‌شوند:

• سلامت ظاهری و نبود آثار سوختگی

• سفت بودن پیچ‌های ورودی و خروجی

• عملکرد صحیح دکمه Test

• عملکرد صحیح Reset

• سالم بودن کنتاکت‌های کمکی

• اندازه‌گیری افت ولتاژ روی اتصالات

• اندازه‌گیری جریان هر سه فاز با کلمپ آمپرمتر

• بررسی تعادل جریان سه فاز

• مقایسه جریان واقعی با مقدار تنظیم‌شده روی بیمتال

این بازدیدهای ساده می‌توانند بسیاری از مشکلات را پیش از ایجاد خسارت جدی شناسایی کنند.

برندهای معتبر بیمتال در بازار

در بازار ایران و جهان، برندهای مختلفی رله حرارتی تولید می‌کنند که هرکدام ویژگی‌های خاص خود را دارند. از شناخته‌شده‌ترین آن‌ها می‌توان به زیمنس (Siemens)، اشنایدر الکتریک (Schneider Electric)، ABB، LS Electric، هیوندای الکتریک، چینت (Chint) و دلتا (Delta) اشاره کرد. انتخاب برند مناسب باید بر اساس اصالت کالا، تطابق با کنتاکتور، کیفیت ساخت، خدمات پس از فروش و شرایط کاری پروژه انجام شود، نه صرفاً قیمت پایین‌تر.

چند اشتباه رایج در استفاده از بیمتال

 بد نیست به چند خطای پرتکرار اشاره کنیم که در بسیاری از تابلوهای برق مشاهده می‌شوند:

• انتخاب بیمتال تنها بر اساس توان موتور و نادیده گرفتن جریان واقعی پلاک

• تنظیم جریان روی حداکثر مقدار برای جلوگیری از تریپ

• استفاده از بیمتال با محدوده جریان نامناسب

• نصب بیمتال ناسازگار با مدل کنتاکتور

• ریست کردن مداوم رله بدون بررسی علت اضافه بار

• تعویض بیمتال بدون عیب‌یابی موتور و بار مکانیکی

• بی‌توجهی به دمای داخل تابلو و شرایط محیطی

• انجام ندادن تست دوره‌ای و بازدیدهای پیشگیرانه

هر یک از این اشتباهات می‌تواند باعث کاهش عمر موتور، افزایش هزینه‌های تعمیرات و توقف‌های ناخواسته در فرآیند تولید شود.

همه چیز درباره رله حرارتی (بیمتال)

تا اینجا با عملکرد، ساختمان داخلی، انواع، نحوه انتخاب، تنظیم و عیب‌یابی رله حرارتی آشنا شدیم. اکنون به مباحثی می‌پردازیم که معمولاً هنگام خرید، طراحی تابلو برق یا تعمیر تجهیزات صنعتی مطرح می‌شوند. شناخت تفاوت بیمتال با سایر تجهیزات حفاظتی و آگاهی از نکات نگهداری، باعث می‌شود بتوانید بهترین انتخاب را داشته باشید و از حداکثر عمر مفید موتورهای الکتریکی بهره ببرید.

تفاوت بیمتال با فیوز

یکی از رایج‌ترین سوالاتی که همواره مطرح می‌شود این است که آیا وجود فیوز به تنهایی برای محافظت از موتور کافی است؟

پاسخ کاملاً منفی است.

فیوز برای مقابله با اتصال کوتاه طراحی شده است. زمانی که جریان ناگهان به چند صد یا چند هزار آمپر برسد، فیوز در کسری از ثانیه مدار را قطع می‌کند.

اما اگر موتور تنها ۲۰ یا ۳۰ درصد بیشتر از جریان نامی خود کار کند، فیوز معمولاً هیچ واکنشی نشان نمی‌دهد، زیرا هنوز اتصال کوتاهی رخ نداده است.

در چنین شرایطی دمای سیم‌پیچ موتور به‌آرامی افزایش پیدا می‌کند و اگر بیمتال وجود نداشته باشد، احتمال سوختن موتور بسیار زیاد خواهد بود.

به همین دلیل در تابلوهای برق استاندارد، فیوز و بیمتال مکمل یکدیگر هستند و هرکدام وظیفه متفاوتی بر عهده دارند.

تفاوت بیمتال با کلید محافظ موتور (MPCB)

کلید محافظ موتور یا Motor Protection Circuit Breaker تجهیزی است که چندین وظیفه حفاظتی را به‌صورت هم‌زمان انجام می‌دهد.

این کلید می‌تواند از موتور در برابر:

• اتصال کوتاه

• اضافه بار

• قطع فاز

• اضافه جریان

محافظت کند.

در مقابل، بیمتال فقط حفاظت حرارتی ناشی از اضافه بار را انجام می‌دهد و برای عملکرد صحیح، به همراه کنتاکتور و تجهیزات حفاظتی دیگر استفاده می‌شود.

در پروژه‌های کوچک، استفاده از MPCB می‌تواند باعث ساده‌تر شدن مدار شود، اما در بسیاری از پروژه‌های صنعتی بزرگ، ترکیب کنتاکتور + بیمتال + کلید حفاظتی همچنان متداول‌ترین و مطمئن‌ترین راهکار است.

تفاوت بیمتال با رله اضافه بار الکترونیکی

در سال‌های اخیر، رله‌های الکترونیکی به دلیل دقت بالا و امکانات بیشتر، جایگاه ویژه‌ای در صنایع پیدا کرده‌اند.

این تجهیزات علاوه بر حفاظت اضافه بار، قابلیت‌هایی مانند:

• نمایش جریان هر فاز

• ثبت خطاها

• تنظیم دقیق کلاس حفاظتی

• ارتباط با PLC

• ارسال آلارم

• ثبت اطلاعات عملکرد

را نیز ارائه می‌دهند.

با این حال، بیمتال همچنان مزایای مهمی دارد:

• قیمت اقتصادی

• نصب ساده

• عدم نیاز به تغذیه الکترونیکی

• مقاومت بالا در شرایط صنعتی

• طول عمر زیاد

• تعمیر و نگهداری آسان

به همین دلیل هنوز در بسیاری از کارخانه‌ها، بیمتال اولین انتخاب محسوب می‌شود.

کاربردهای بیمتال در صنایع مختلف

رله حرارتی تقریباً در هر صنعتی که موتور الکتریکی وجود داشته باشد، کاربرد دارد.

در صنایع آب و فاضلاب برای حفاظت از پمپ‌ها استفاده می‌شود.

در صنایع غذایی از موتورهای خطوط بسته‌بندی محافظت می‌کند.

در کارخانه‌های سیمان، فولاد و معادن از موتورهای سنگین حفاظت می‌کند.

در سیستم‌های تهویه مطبوع، چیلرها و برج‌های خنک‌کننده نیز بیمتال نقش بسیار مهمی دارد.

همچنین در جرثقیل‌های سقفی، آسانسورها، کمپرسورها، دستگاه‌های تزریق پلاستیک، نوار نقاله‌ها، ماشین‌آلات CNC، دستگاه‌های برش، صنایع نساجی، صنایع چوب، خطوط مونتاژ و صدها کاربرد دیگر نیز از رله حرارتی استفاده می‌شود.

در واقع هرجا که توقف ناگهانی یک موتور می‌تواند خسارت مالی یا فنی ایجاد کند، انتخاب صحیح بیمتال اهمیت دوچندان پیدا می‌کند.

هنگام خرید بیمتال به چه نکاتی توجه کنیم؟

خرید بیمتال نباید تنها بر اساس قیمت انجام شود. یک رله حرارتی نامناسب یا تقلبی ممکن است در زمان بروز اضافه بار عملکرد درستی نداشته باشد و خسارت زیادی به موتور وارد کند.

پیش از خرید، این موارد را بررسی کنید:

• جریان نامی موتور و محدوده تنظیم بیمتال

• سازگاری کامل با مدل کنتاکتور

• کلاس عملکرد مناسب

• اصالت کالا

• کیفیت ساخت

• برند معتبر

• وجود استانداردهای بین‌المللی

• خدمات پس از فروش

• تأمین آسان قطعات در آینده

در بسیاری از موارد، اختلاف قیمت میان یک محصول اصلی و یک نمونه بی‌کیفیت بسیار کمتر از هزینه تعمیر یا تعویض یک موتور سوخته است.

چگونه عمر بیمتال را افزایش دهیم؟

اگرچه بیمتال قطعه‌ای با دوام است، اما رعایت چند نکته ساده می‌تواند عمر آن را به‌طور قابل توجهی افزایش دهد.

پیچ‌های ترمینال را به‌صورت دوره‌ای بررسی و محکم کنید.

از تهویه مناسب داخل تابلو برق اطمینان حاصل کنید.

دمای محیط را در محدوده مجاز نگه دارید.

به‌صورت دوره‌ای عملکرد دکمه Test را بررسی کنید.

جریان موتور را هر چند ماه یک‌بار اندازه‌گیری کنید.

از نصب تجهیزات تولیدکننده حرارت در کنار بیمتال خودداری کنید.

پس از هر بار تریپ، علت اصلی اضافه بار را پیدا کنید و صرفاً به ریست کردن رله اکتفا نکنید.

بازدیدهای منظم و نگهداری پیشگیرانه (PM) می‌تواند از بسیاری از خرابی‌های پرهزینه جلوگیری کند.

سوالات متداول درباره بیمتال

آیا بیمتال برای موتور تک‌فاز هم استفاده می‌شود؟

بله. هرچند کاربرد اصلی آن در موتورهای سه‌فاز است، اما در برخی موتورهای تک‌فاز صنعتی نیز از رله‌های حرارتی متناسب استفاده می‌شود.

آیا بیمتال قابل تعمیر است؟

در اغلب موارد خیر. اگر مکانیزم داخلی یا تیغه‌های آن آسیب ببینند، تعویض رله معمولاً مطمئن‌تر و اقتصادی‌تر از تعمیر آن است.

اگر بیمتال عمل کرد، آیا فوراً می‌توان آن را ریست کرد؟

خیر. ابتدا باید اجازه داد رله و موتور خنک شوند و سپس علت اضافه بار بررسی شود. ریست کردن مکرر بدون رفع مشکل، می‌تواند باعث آسیب جدی به موتور شود.

آیا هر بیمتالی به هر کنتاکتوری متصل می‌شود؟

خیر. هر سازنده معمولاً بیمتال‌های خود را برای سری مشخصی از کنتاکتورها طراحی می‌کند. هنگام خرید باید از سازگاری مکانیکی و الکتریکی این دو تجهیز اطمینان حاصل کرد.

آیا افزایش دمای محیط بر عملکرد بیمتال تأثیر دارد؟

بله. چون عملکرد بیمتال بر پایه حرارت است، دمای محیط می‌تواند بر زمان عملکرد آن اثر بگذارد. در محیط‌های بسیار گرم یا بسیار سرد، لازم است شرایط نصب و توصیه‌های سازنده در نظر گرفته شود.

آیا بیمتال می‌تواند از قطع فاز جلوگیری کند؟

بسیاری از بیمتال‌های استاندارد قادر به تشخیص عدم تعادل جریان و قطع شدن یکی از فازها هستند و در این شرایط نیز مدار را قطع می‌کنند، اما میزان این قابلیت به طراحی و مدل رله بستگی دارد.

جمع‌بندی

رله حرارتی یا بیمتال یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای کنترل موتورهای الکتریکی است و نقش آن در افزایش عمر موتور، کاهش هزینه‌های تعمیرات و جلوگیری از توقف خطوط تولید، انکارناپذیر است. این تجهیز با بهره‌گیری از خاصیت انبساط دو فلز مختلف، اضافه بار را تشخیص داده و پیش از آنکه دمای سیم‌پیچ موتور به محدوده خطر برسد، مدار فرمان را قطع می‌کند.

انتخاب صحیح بیمتال تنها به جریان نامی محدود نمی‌شود؛ بلکه باید عواملی مانند جریان واقعی درج‌شده روی پلاک موتور، کلاس عملکرد، نوع بار، شرایط محیطی، سازگاری با کنتاکتور و کیفیت برند نیز در نظر گرفته شوند. همچنین تنظیم دقیق جریان، نصب اصولی، انجام تست‌های دوره‌ای و عیب‌یابی صحیح پس از هر بار تریپ، از مهم‌ترین اقداماتی هستند که عملکرد مطمئن این تجهیز را تضمین می‌کنند.

اگر قصد خرید رله حرارتی دارید، پیشنهاد می‌شود از محصولات اصلی و برندهای معتبر استفاده کنید و پیش از انتخاب، مشخصات فنی موتور و شرایط کاری آن را به‌دقت بررسی نمایید. هزینه خرید یک بیمتال استاندارد در مقایسه با خسارت ناشی از سوختن یک موتور صنعتی بسیار ناچیز است و می‌تواند از توقف تولید، هزینه‌های تعمیر و کاهش بهره‌وری جلوگیری کند.

در نهایت، می‌توان گفت بیمتال تنها یک قطعه جانبی در تابلو برق نیست؛ بلکه یکی از مهم‌ترین اجزای سیستم حفاظت موتور است که انتخاب و استفاده صحیح از آن، تأثیر مستقیمی بر ایمنی، پایداری و راندمان تجهیزات صنعتی دارد. به همین دلیل، شناخت کامل عملکرد، نحوه انتخاب و اصول نگهداری این تجهیز برای هر برقکار، تکنسین تعمیرات، طراح تابلو برق و مدیر نگهداری و تعمیرات، یک ضرورت محسوب می‌شود.
