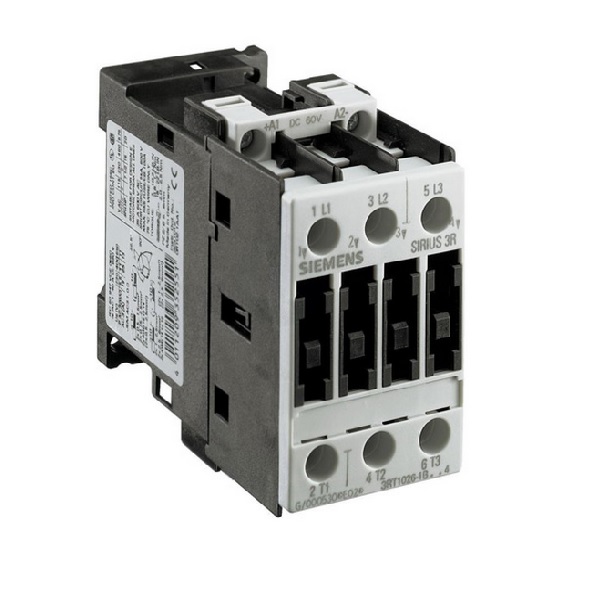

کنتاکتور چیست و چرا اهمیت دارد؟
در دنیای پیچیده سیستمهای توزیع و کنترل برق صنعتی، کنتاکتورها نقش حیاتی و اغلب نادیدهگرفتهشدهای ایفا میکنند. این قطعات الکترومکانیکی، که اساساً کلیدهای قدرتی هستند، وظیفه قطع و وصل جریان برق در مدارهای قدرت و فرمان را بر عهده دارند. تصور کنید یک موتور سهفاز بزرگ در یک کارخانه در حال چرخش است؛ روشن و خاموش کردن این موتور به صورت دستی یا با استفاده از کلیدهای معمولی، نه تنها غیرعملی بلکه بسیار خطرناک است. در اینجا است که کنتاکتور وارد عمل میشود.
کنتاکتورها با دریافت یک سیگنال کنترلی (معمولاً ولتاژ پایینتر)، قادرند جریانهای بسیار بالاتری را در مدار قدرت سوئیچ کنند. این قابلیت، امکان کنترل از راه دور، اتوماسیون فرآیندها و افزایش چشمگیر ایمنی را فراهم میآورد. از راهاندازی موتورها و پمپها گرفته تا کنترل سیستمهای روشنایی بزرگ و بانکهای خازنی، کنتاکتورها در قلب بسیاری از تأسیسات صنعتی، تجاری و حتی مسکونی قرار دارند.
اهمیت تعمیر و نگهداری کنتاکتورها
هرچند کنتاکتورها برای کار در شرایط سخت طراحی شدهاند، اما مانند هر تجهیز مکانیکی یا الکتریکی دیگر، در معرض فرسودگی و خرابی هستند. یکی از شایعترین و در عین حال حیاتیترین انواع خرابی، مربوط به پلاتینهای داخلی کنتاکتور است. پلاتینها نقاط تماسی هستند که جریان برق از طریق آنها عبور میکند. با هر بار قطع و وصل شدن مدار، به خصوص در بارهای سلفی یا در شرایطی که جرقه رخ میدهد، پلاتینها دچار خوردگی، سوختگی یا حتی جوش خوردگی میشوند.
خرابی پلاتینها میتواند عواقب جدی داشته باشد: از قطع نشدن صحیح جریان (که منجر به ادامه کار ناخواسته تجهیز و احتمال آسیب به آن میشود) تا ایجاد مقاومت بالا در مسیر جریان (که باعث داغ شدن و اتلاف انرژی میگردد) و حتی عدم برقراری جریان در هنگام نیاز. در موارد حاد، خرابی پلاتین میتواند باعث اتصال کوتاه، آتشسوزی و آسیبهای گسترده به سیستم شود.
بنابراین، تشخیص به موقع عیوب کنتاکتور، به ویژه مشکل پلاتین سوخته، و اقدام برای تعمیر اصولی آن، نه تنها هزینههای ناشی از خرابیهای بزرگتر را کاهش میدهد، بلکه ایمنی پرسنل و تجهیزات را تضمین کرده و از توقفهای برنامهریزی نشده تولید جلوگیری میکند. در این مقاله، به طور خاص بر روی تعمیر کنتاکتورهای اشنایدر، که یکی از برندهای معتبر و پرکاربرد در صنعت برق ایران است، و تمرکز بر عیب پلاتین سوخته، خواهیم پرداخت.
معرفی کنتاکتور اشنایدر و اجزای اصلی آن
کنتاکتور اشنایدر چیست؟
کنتاکتور اشنایدر یکی از شناختهشدهترین و پرکاربردترین تجهیزات قطع و وصل در صنعت برق است که توسط شرکت Schneider Electric تولید میشود. این کنتاکتورها به دلیل کیفیت ساخت بالا، طول عمر مناسب، عملکرد مطمئن و تنوع در مدلها، در بسیاری از تابلوهای برق صنعتی، سیستمهای کنترل موتور، پمپها، فنها و تجهیزات اتوماسیون استفاده میشوند.
کنتاکتور چگونه کار میکند؟
کنتاکتور در اصل یک کلید الکترومغناطیسی است. وقتی ولتاژ فرمان به بوبین یا سیمپیچ آن اعمال میشود، میدان مغناطیسی ایجاد شده و هسته متحرک را به سمت هسته ثابت جذب میکند. در نتیجه، کنتاکتهای قدرت بسته میشوند و جریان از مدار عبور میکند. با قطع ولتاژ بوبین، فنر برگشتدهنده کنتاکتها را به حالت اولیه بازمیگرداند و مدار قطع میشود.
این عملکرد ساده، اما بسیار مهم، باعث شده کنتاکتور در مدارهای راهاندازی و کنترل الکتریکی نقش کلیدی داشته باشد.
اجزای اصلی کنتاکتور اشنایدر
برای تعمیر کنتاکتور اشنایدر، مخصوصاً زمانی که پلاتین سوخته باشد، باید اجزای داخلی آن را بشناسیم. مهمترین بخشهای کنتاکتور عبارتاند از:
1. بوبین یا سیمپیچ
بوبین بخش اصلی تحریککننده کنتاکتور است. با دریافت ولتاژ فرمان، میدان مغناطیسی تولید میکند و باعث عملکرد مکانیکی کنتاکتور میشود. اگر بوبین خراب شود، کنتاکتور اصلاً عمل نمیکند یا با لرزش و صدای غیرعادی همراه خواهد بود.
2. پلاتینهای قدرت
پلاتینها همان کنتاکتهایی هستند که جریان اصلی از آنها عبور میکند. این بخش بیشترین استهلاک را دارد و در اثر جرقه، حرارت، عبور جریان بالا و استفاده مداوم ممکن است بسوزد یا دچار خوردگی شود. در بسیاری از موارد، اصلیترین دلیل مراجعه برای تعمیر کنتاکتور اشنایدر پلاتین سوخته همین بخش است.
3. کنتاکتهای کمکی
این کنتاکتها برای مدار فرمان استفاده میشوند و معمولاً جریان کمی را تحمل میکنند. از آنها برای ارسال سیگنال وضعیت، اینترلاک، یا کنترل تجهیزات جانبی استفاده میشود.
4. هسته ثابت و متحرک
این دو بخش فلزی در اثر میدان مغناطیسی بوبین به هم جذب میشوند. حرکت صحیح آنها برای عملکرد روان و بیصدای کنتاکتور ضروری است.
5. فنر بازگرداننده
بعد از قطع برق بوبین، این فنر وظیفه دارد هسته متحرک و پلاتینها را به حالت اولیه برگرداند.
6. بدنه عایق
بدنه کنتاکتور از مواد عایق مقاوم ساخته میشود تا هم ایمنی را بالا ببرد و هم قطعات داخلی را در برابر آسیبهای محیطی محافظت کند.
انواع رایج کنتاکتور اشنایدر
کنتاکتورهای اشنایدر در مدلها و سریهای مختلفی تولید میشوند که هرکدام برای کاربرد خاصی مناسباند. برخی از سریهای شناختهشده عبارتاند از:
TeSys D
TeSys F
TeSys K
TeSys LC1
هرکدام از این مدلها از نظر ظرفیت جریان، تعداد پلها، نوع بوبین و اندازه بدنه تفاوت دارند. با این حال، اصول کلی تعمیر کنتاکتور اشنایدر در بیشتر آنها مشابه است.
چرا شناخت اجزا برای تعمیر مهم است؟
وقتی پلاتین کنتاکتور میسوزد، مشکل فقط یک قطعه نیست؛ گاهی این خرابی به دلیل عوامل دیگری مثل:
اتصالات شل
اضافهبار
ضعف بوبین
قطع و وصل بیش از حد
جرقه شدید
پایان عمر مفید کنتاکتور
رخ میدهد. بنابراین تعمیرکار باید علاوه بر تعویض یا بررسی پلاتین، همه اجزای مرتبط را نیز ارزیابی کند تا خرابی دوباره تکرار نشود.
به طور خلاصه، درک ساختار و عملکرد کنتاکتور اشنایدر، پایهی اصلی برای انجام یک تعمیر اصولی و ماندگار است. اگر فقط پلاتین سوخته را تعویض کنیم اما علت اصلی را نادیده بگیریم، احتمال خرابی مجدد بسیار بالاست.
عیبیابی کنتاکتور و نشانههای سوختن پلاتین
درک علائم خرابی کنتاکتور، اولین قدم برای تشخیص دقیق مشکل و آغاز فرآیند تعمیر کنتاکتور اشنایدر است. گاهی اوقات مشکل ساده و قابل رفع است (مانند پلاتین سوخته که نیاز به تعویض دارد)، اما در برخی موارد، ممکن است خرابی پیچیدهتر بوده و نیاز به تعویض کل کنتاکتور باشد.
علائم عمومی خرابی کنتاکتور:
- عدم عملکرد کنتاکتور:
- صدای چسبندگی یا تقه شنیده نمیشود: وقتی فرمان وصل به بوبین میرسد، کنتاکتور باید صدای “چسبیدن” یا “تقه” واضحی بدهد. اگر این صدا شنیده نشود، احتمالاً بوبین سوخته یا فرمان وصل به آن نمیرسد.
- عملکرد نامنظم: کنتاکتور گاهی وصل میشود و گاهی وصل نمیشود. این حالت میتواند ناشی از ضعف بوبین، کثیفی یا فرسودگی پلاتینها، یا مشکل در مدار فرمان باشد.
- صدای غیرعادی هنگام کار:
- صدای وزوز یا لرزش مداوم: این صدا معمولاً نشاندهنده ضعیف شدن بوبین، نوسان ولتاژ تغذیه بوبین، یا وجود مانع در مسیر حرکت هسته متحرک است.
- صدای جرقه یا تقتق مداوم: این نشانه واضحی از مشکل در پلاتینها است. جرقه زدن یا تقتق کردن مداوم، به خصوص در لحظه قطع و وصل، یا حتی در حین عبور جریان، حاکی از سوختن پلاتین یا ناهمواری سطح آن است.
- داغ شدن بیش از حد بدنه کنتاکتور:
- اگر بدنه کنتاکتور، به خصوص اطراف بوبین یا پلاتینها، بیش از حد داغ میشود، این میتواند نشانه اتلاف انرژی باشد. دلایل این امر میتواند شامل:
- ضعف بوبین.
- عبور جریان بیش از حد از پلاتینها (ناشی از پلاتین سوخته یا انتخاب نادرست کنتاکتور).
- وجود اتصالات سست در ترمینالها.
- دود، بوی سوختگی یا تغییر رنگ بدنه:
- این علائم نشاندهنده خرابی جدی، مانند سوختن کامل بوبین یا ذوب شدن بخشهایی از عایق و پلاتینها است. در این موارد، تعمیر معمولاً اقتصادی نیست و تعویض کنتاکتور ضروری است.
تمرکز ویژه بر عیب “پلاتین سوخته”
پلاتین سوخته یکی از متداولترین خرابیها در کنتاکتورها است که مستقیماً بر توانایی قطع و وصل صحیح جریان تأثیر میگذارد. تشخیص این عیب نیازمند توجه به جزئیات بیشتری است:
علائم و نشانههای سوختن پلاتین:
- عدم قطع کامل جریان: این شایعترین و خطرناکترین نشانه است. وقتی فرمان قطع به بوبین داده میشود، کنتاکتور صدای قطع شدن را میدهد، اما تجهیز متصل به آن (مثلاً موتور) همچنان به کار خود ادامه میدهد یا به آرامی متوقف میشود. این یعنی پلاتینها به طور کامل از هم جدا نشدهاند و اتصال الکتریکی همچنان برقرار است.
- جرقه شدید هنگام قطع و وصل: اگر هنگام قطع یا وصل شدن کنتاکتور، جرقه بسیار شدید و غیرعادی مشاهده میکنید (بیشتر از حد معمول)، این نشان میدهد که سطح پلاتینها صاف و تمیز نیست. این جرقه به مرور زمان پلاتینها را بیشتر تخریب میکند.
- سطح پلاتینها حفرهدار یا ناهموار است: با باز کردن کنتاکتور (که در بخشهای بعدی به آن میپردازیم)، اگر نگاهی به پلاتینها بیندازید، ممکن است سطوح آنها را ناهموار، دارای حفرههای کوچک، یا حتی ذوب شده مشاهده کنید. اینها نشانههای مستقیم سوختگی هستند.
- سیاهی و دوده روی پلاتینها: عبور جریان زیاد و جرقه، باعث دوده گرفتن و سیاه شدن سطح پلاتینها میشود. این دوده مقاومت الکتریکی را افزایش میدهد.
- داغ شدن ترمینالهای پلاتین: اگر علاوه بر داغ شدن کلی بدنه، ترمینالهای ورودی و خروجی پلاتینها نیز به شدت داغ میشوند، این نشانه مقاومت بالا در نقطه تماس پلاتینها است.
- بوی نامطبوع و شبیه به ازن: در اثر جرقه شدید، ممکن است بوی خاصی شبیه به ازن (Ozone) در اطراف کنتاکتور احساس شود.
چرا پلاتین میسوزد؟ (دلایل اصلی)
- بار زیاد: عبور جریان بیش از حد توان نامی کنتاکتور، باعث گرم شدن بیش از حد پلاتینها و فرسودگی سریع آنها میشود.
- جرقه زنی مداوم: دلایل جرقه زنی میتواند شامل:
- ولتاژ فرمان پایین: باعث میشود بوبین نتواند به طور کامل هسته را جذب کند و پلاتینها به خوبی به هم فشرده نشوند.
- خرابی یا فرسودگی فنر: فنر ضعیف، پلاتینها را با فشار کافی به هم نمیرساند.
- گرد و غبار یا آلودگی روی پلاتینها: مانع تماس کامل و ایجاد جرقه میکند.
- قطع و وصل مکرر در بارهای سلفی: مانند موتورها، که در لحظه قطع، یک ولتاژ معکوس القا شده و باعث جرقه شدید میشوند.
- پایان عمر مفید: با گذشت زمان و تعداد سیکلهای قطع و وصل، پلاتینها به طور طبیعی دچار فرسودگی میشوند.
- انتخاب نادرست کنتاکتور: استفاده از کنتاکتوری با جریان نامی کمتر از جریان مصرفکننده.
- نصب نادرست: اتصالات سست یا کج بودن پلاتینها.
تشخیص صحیح این علائم به ما کمک میکند تا تصمیم بگیریم آیا تعمیر کنتاکتور اشنایدر با تعویض پلاتین امکانپذیر است، یا نیاز به اقدامات دیگری داریم.
تست نهایی، راهاندازی ایمن و راهکارهای پیشگیرانه برای افزایش طول عمر کنتاکتور اشنایدر
پس از انجام موفقیتآمیز مراحل فنی تعمیر و بازسازی کنتاکتور اشنایدر، بهویژه تعویض پلاتین سوخته، نوبت به اطمینان از عملکرد صحیح و ایمن آن میرسد. این مرحله که شامل تستهای کاربردی و در نظر گرفتن راهکارهای پیشگیرانه است، نقشی حیاتی در جلوگیری از بروز مجدد مشکل و افزایش چشمگیر طول عمر کنتاکتور ایفا میکند. در این بخش، به صورت جامع به این موضوعات پرداخته خواهد شد تا درک کاملی از فرایند پس از تعمیر ارائه گردد.
اطمینان از عملکرد صحیح: تستهای حیاتی پیش از راهاندازی
پیش از آنکه کنتاکتور تعمیر شده را به مدار اصلی بازگردانید، انجام چند تست ساده اما ضروری، میتواند از بروز مشکلات بعدی جلوگیری کند. اولین گام، تست بوبین کنتاکتور است. با استفاده از یک منبع تغذیه DC یا AC (بسته به نوع بوبین کنتاکتور شما) با ولتاژ نامی صحیح، به ترمینالهای بوبین فرمان دهید. باید صدای واضح چسبیدن و حرکت هسته متحرک را بشنوید. در این حالت، با مولتیمتر، مقاومت بین کنتاکتهای قدرت را اندازهگیری کنید. مقاومت باید نزدیک به صفر (حدود صفر اهم) باشد که نشاندهنده اتصال کامل پلاتینها است. سپس، با قطع کردن ولتاژ بوبین، دوباره مقاومت بین کنتاکتها را اندازهگیری کنید. این بار مقاومت باید بینهایت (یا بسیار بالا) باشد که علامت جدا شدن کامل پلاتینها و قطع بودن مدار است.
گام بعدی، تست کنتاکتهای کمکی است. اگر کنتاکتور شما دارای کنتاکتهای نرمالی باز (NO) و نرمالی بسته (NC) است، مشابه تست پلاتینهای قدرت، عملکرد آنها را با اعمال و قطع ولتاژ بوبین بررسی کنید. اطمینان حاصل کنید که کنتاکتهای NO در حالت وصل، اتصال برقرار کرده و در حالت قطع، مدار را باز میکنند و برعکس برای کنتاکتهای NC.
سرانجام، کنتاکتور را در محل خود نصب کرده و اتصالات مدار فرمان و قدرت را مجدداً با دقت چک کنید. پس از اطمینان کامل، برق اصلی را وصل کرده و با اعمال فرمان وصل، عملکرد کنتاکتور را مشاهده کنید. به صدا، حرارت بدنه و نحوه عملکرد تجهیز متصل به آن دقت کنید. در صورت مشاهده هرگونه ناهنجاری، بلافاصله برق را قطع کرده و مجدداً به بررسی بپردازید.
راهکارهای عملی برای پیشگیری از سوختن مجدد پلاتین و افزایش عمر کنتاکتور
تعمیر کنتاکتور اشنایدر تنها یک بخش از ماجراست؛ بخش مهمتر، جلوگیری از بروز مجدد خرابی و افزایش طول عمر مفید کنتاکتور است. برای دستیابی به این هدف، رعایت نکات زیر ضروری است:
-
انتخاب صحیح کنتاکتور: مهمترین عامل، انتخاب کنتاکتوری است که توانایی تحمل بار الکتریکی مورد نظر را داشته باشد. جریان نامی کنتاکتور باید حداقل 25% بیشتر از جریان مصرفکننده اصلی باشد تا از گرم شدن بیش از حد و استهلاک سریع پلاتینها جلوگیری شود. همچنین، نوع بار (موتوری، اهمی، خازنی) در انتخاب کنتاکتور مؤثر است و کنتاکتورهای ویژهای برای بارهای سلفی سنگین وجود دارند.
-
نصب صحیح و اتصالات محکم: اطمینان از محکم بودن تمامی اتصالات در ترمینالهای کنتاکتور و تابلو برق، از ایجاد مقاومت اضافی و داغ شدن جلوگیری میکند. استفاده از سرسیم مناسب و ابزار گشتاورسنج برای سفت کردن اتصالات، در سیستمهای حساس توصیه میشود.
-
بررسی دورهای بوبین و ولتاژ فرمان: ولتاژ مناسب برای بوبین کنتاکتور حیاتی است. ولتاژ کمتر از حد، باعث عملکرد ناقص و جرقه زنی میشود، در حالی که ولتاژ بسیار بالا میتواند عمر بوبین را کاهش دهد. بنابراین، بررسی دورهای ولتاژ تغذیه بوبین و اطمینان از سلامت سیمپیچ آن، اهمیت زیادی دارد.
-
استفاده از تجهیزات حفاظتی مناسب: نصب فیوزها یا کلیدهای مینیاتوری با مشخصات مناسب برای مدار فرمان و قدرت، از کنتاکتور در برابر اضافه جریانهای ناگهانی محافظت میکند. همچنین، استفاده از رلههای اضافه بار (Thermal Overload Relays) برای موتورها، از کارکرد موتور در شرایط بار اضافی جلوگیری کرده و به تبع آن، فشار روی کنتاکتور را کاهش میدهد.
-
کاهش تعداد سیکلهای قطع و وصل: در صورت امکان، سعی کنید تعداد دفعات قطع و وصل شدن کنتاکتور را کاهش دهید. این کار را میتوان از طریق بهینهسازی برنامههای کنترلی یا استفاده از کنتاکتورهای حالت جامد (Solid State Contactors) برای کاربردهایی که نیاز به قطع و وصل بسیار مکرر دارند، انجام داد.
-
تمیزکاری و بازرسی منظم: انجام بازرسیهای چشمی دورهای از کنتاکتورها در تابلو برق، میتواند به شناسایی زودهنگام علائم خرابی مانند داغ شدن، تغییر رنگ، یا گرد و غبار زیاد روی پلاتینها کمک کند. در صورت دسترسی، تمیز کردن محفظه جرقه و پلاتینها (در صورت عدم نیاز به تعویض) میتواند عمر آنها را افزایش دهد.
-
استفاده از تجهیزات جانبی: در برخی کاربردها، مانند راهاندازی موتورهای بزرگ، استفاده از تجهیزات جانبی مانند مقاومتهای راهاندازی یا کنتاکتورهای مخصوص راهاندازی ستاره-مثلث (Star-Delta)، میتواند بار لحظهای روی پلاتینها را در هنگام شروع به کار کاهش دهد.
نتیجهگیری: تعمیر اصولی، کلید پایداری سیستم
درک عمیق از نحوه عملکرد، عیبیابی دقیق و اجرای صحیح فرآیند تعمیر کنتاکتور اشنایدر، به خصوص در مورد مشکل رایج پلاتین سوخته، نه تنها باعث صرفهجویی در هزینهها و جلوگیری از توقف تولید میشود، بلکه ایمنی کلی سیستمهای الکتریکی را نیز تضمین میکند. همواره به یاد داشته باشید که ایمنی اولویت اول است و هرگونه شک در مورد عملکرد صحیح قطعه، باید با قطع برق و بررسی مجدد همراه باشد. با رعایت نکات پیشگیرانه، میتوان عمر مفید کنتاکتورها را به طور چشمگیری افزایش داد و از بسیاری از مشکلات رایج در صنعت برق جلوگیری کرد.
